Uszkodzony zawór egr objawy – zamulone auto i kontrolka silnika, czyli walka z ekologią

Pedał gazu reaguje z opóźnieniem, samochód nie ma siły przyspieszać, a na desce rozdzielczej uparcie świeci się żółta ikona silnika? To scenariusz świetnie znany każdemu mechanikowi, który na co dzień zajmuje się nowoczesnymi jednostkami napędowymi. Bardzo często winowajcą okazuje się niewielki, ale niezwykle problematyczny element układu wydechowego, stworzony w imię redukcji emisji szkodliwych substancji. Zauważając uszkodzony zawór egr objawy, kierowca staje przed dylematem: czyścić, wymieniać, a może usunąć? Aby podjąć właściwą decyzję, trzeba dogłębnie zrozumieć anatomię tej uciążliwej awarii, która potrafi zamienić dynamiczne auto w ociężały wóz.

Czym właściwie jest zawór EGR i dlaczego budzi kontrowersje?

Zanim przejdziemy do diagnostyki usterek, warto ustalić, z jakim przeciwnikiem mamy do czynienia. Skrót EGR pochodzi z języka angielskiego (Exhaust Gas Recirculation) i oznacza dosłownie układ recyrkulacji gazów wylotowych. Głównym zadaniem tego elementu jest obniżenie emisji tlenków azotu (NOx), które powstają w komorze spalania przy bardzo wysokich temperaturach i nadmiarze tlenu. Jak inżynierowie postanowili rozwiązać problem toksycznych spalin? Odpowiedź okazała się brutalna dla żywotności silników: skierowali część spalin z powrotem do kolektora ssącego.

Wprowadzenie gazów wylotowych z powrotem do cylindrów sprawia, że w mieszance paliwowo-powietrznej znajduje się mniej tlenu. Mniej tlenu oznacza niższą temperaturę spalania, a niższa temperatura to mniejsza produkcja szkodliwych tlenków azotu. Teoretycznie jest to rozwiązanie genialne w swojej prostocie. W praktyce jednak spaliny to nie tylko gazy, ale również sadza, niespalone resztki paliwa oraz opary oleju z układu odmy. Kiedy ta lepka, gorąca mieszanka trafia do zaworu EGR, powoli zamienia się w twardy nagar. Z biegiem tysięcy kilometrów osad ten nawarstwia się, ostatecznie doprowadzając do zablokowania mechanizmu.

„Układ recyrkulacji spalin to swoisty odkurzacz, który zmusza silnik do konsumowania własnych resztek. O ile w sterylnych warunkach laboratoryjnych proces ten działa bez zarzutu, o tyle na drodze, w pojeździe z przebiegiem przekraczającym barierę 150 tysięcy kilometrów, staje się to tykającą bombą z opóźnionym zapłonem” – inż. Radosław Czerwiński, główny diagnosta w centrum technologii silników spalinowych.

Uszkodzony zawór egr objawy – jak poprawnie zdiagnozować usterkę?

Rozpoznanie awarii układu recyrkulacji spalin nie zawsze jest proste, ponieważ symptomy często przypominają usterki innych podzespołów, takich jak turbosprężarka, przepływomierz czy układ wtryskowy. Z reguły zawór EGR psuje się na dwa sposoby: zacina się w pozycji otwartej (co jest znacznie bardziej uciążliwe dla kierowcy) lub w pozycji zamkniętej. W zależności od tego, w jakiej pozycji zablokuje się grzybek zaworu, auto będzie zachowywać się inaczej.

Oto najczęstsze symptomy, na które powinieneś zwrócić uwagę:

• Drastyczny spadek mocy (tzw. zamulenie): Silnik traci swoją dynamikę, zwłaszcza w dolnym zakresie obrotów. Reakcja na wciśnięcie pedału gazu jest ospała, a wyprzedzanie staje się niebezpiecznie długie.
• Zapalenie się kontrolki check engine: Sterownik silnika (ECU) na bieżąco monitoruje przepływ mas powietrza. Gdy EGR zawiedzie, komputer natychmiast rejestruje odchylenia od normy i informuje kierowcę błędem na desce rozdzielczej (najczęściej są to kody z grupy P0400 do P0409).
• Nierówna praca na biegu jałowym: Silnik może dławić się, wibrować, a wskazówka obrotomierza faluje. Wynika to z faktu, że na biegu jałowym silnik potrzebuje czystego powietrza, a zacięty EGR „dusi” go spalinami.
• Czarne zadymienie z rury wydechowej: Dotyczy to głównie silników wysokoprężnych. Zbyt duża ilość spalin w komorze spalania powoduje, że brakuje tlenu do całkowitego spalenia dawki paliwa, co skutkuje wyrzucaniem gęstej, czarnej sadzy.
• Utrudniony rozruch silnika: W skrajnych przypadkach, gdy zawór całkowicie zatnie się w pozycji otwartej, uruchomienie zimnego silnika może wymagać długiego kręcenia rozrusznikiem lub być całkowicie niemożliwe.

Historie z kanału, czyli 5 przykładów awarii w praktyce

Najlepiej uczyć się na konkretnych przypadkach. Objawy uszkodzenia układu recyrkulacji mogą przybierać różną postać w zależności od konstrukcji silnika. Poznajmy sytuacje, z którymi mechanicy stykają się regularnie.

Przykład 1: nagła utrata mocy podczas wyprzedzania

Kierowca Volkswagena Passata z popularnym silnikiem 2.0 TDI podjął manewr wyprzedzania ciężarówki na drodze krajowej. W momencie wciśnięcia pedału gazu w podłogę, auto nagle przestało przyspieszać, zachowując się, jakby ktoś odciął mu paliwo. Dodatkowo na zegarach pojawiła się migająca spirala świec żarowych. Diagnoza warsztatowa wykazała, że zawór EGR zaciął się w pozycji maksymalnie otwartej pod wpływem ciśnienia doładowania. Zamiast zasysać sprężone powietrze z turbiny, silnik dławił się własnymi spalinami. W tej sytuacji niezbędna okazała się laweta, ponieważ kontynuowanie jazdy było niemożliwe z powodu braku mocy.

Przykład 2: irytujące falowanie obrotów w korku

Właścicielka Forda Focusa 1.6 TDCi skarżyła się, że podczas porannego dojazdu do pracy, gdy zatrzymywała się na światłach, samochód cały drżał. Obrotomierz skakał od 700 do 1100 obrotów na minutę, a silnik brzmiał, jakby miał za chwilę zgasnąć. Po podłączeniu komputera diagnostycznego mechanik odczytał błąd P0404. Wymontowanie zaworu ukazało ogromne złogi twardego nagaru, które sprawiały, że elektromagnes nie miał siły domknąć klapki. Silnik dostawał lewe powietrze wymieszane ze spalinami w momencie, gdy potrzebował stabilnej mieszanki na biegu jałowym.

Przykład 3: zasłona dymna przy ruszaniu ze skrzyżowania

Kierowca Opla Astry 1.9 CDTI zauważył, że za każdym razem, gdy energicznie rusza spod świateł, w lusterku wstecznym widzi gęstą, czarną chmurę dymu. Pojazd dodatkowo zużywał o około 2 litry paliwa więcej na każde 100 kilometrów. Powodem był wolno reagujący, zacierający się trzpień zaworu EGR. Przy gwałtownym wciśnięciu gazu zawór powinien się natychmiast zamknąć, dostarczając 100% tlenu do komory. Z powodu zabrudzeń zamykał się z trzysekundowym opóźnieniem. Wtryskiwacze podawały maksymalną dawkę oleju napędowego, który nie miał w czym spłonąć – stąd sadza wydostająca się z wydechu.

Przykład 4: uporczywe poszarpywanie przy stałej prędkości

Użytkownik benzynowej Toyoty Auris 1.6 Valvematic zgłosił problem, który pojawiał się tylko podczas spokojnej jazdy z prędkością około 60 km/h na czwartym biegu. Samochód delikatnie, ale irytująco poszarpywał, przypominając jazdę po drobnych nierównościach. To klasyczne zachowanie dla częściowo przytkanego kanału EGR w silnikach iskrowych. System recyrkulacji jest najaktywniejszy właśnie podczas jazdy ze stałą prędkością pod małym obciążeniem. Zabrudzenia sprawiały, że dawkowanie spalin odbywało się skokowo, zaburzając płynność spalania mieszanki.

Przykład 5: awaria elektroniki sterującej bez objawów mechanicznych

W nowoczesnym BMW serii 3 (F30) z dwulitrowym dieslem, na ekranie systemu iDrive wyświetlił się komunikat o ograniczonej mocy napędu i konieczności wizyty w serwisie. O dziwo, auto prowadziło się zupełnie normalnie i nie wykazywało spadku dynamiki. Po demontażu zaworu okazało się, że sam mechanizm jest czysty i ruchomy. Uszkodzeniu uległ jednak potencjometr (czujnik położenia) zintegrowany z silniczkiem krokowym zaworu. Komputer ECU przestał „widzieć” w jakiej pozycji znajduje się grzybek, w związku z czym prewencyjnie odciął pełną moc i przeszedł w tryb awaryjny.

Mechanizmy psucia się zaworu – dlaczego ulega awariom?

Układ ten pracuje w ekstremalnie trudnych warunkach. Jest narażony na działanie spalin o temperaturze sięgającej kilkuset stopni Celsjusza, a także na żrące związki chemiczne. Z reguły jednak to nie sam wiek części zabija EGR, ale sposób eksploatacji pojazdu i stan techniczny innych podzespołów silnika. Co najszybciej niszczy recyrkulację spalin?

1. Eksploatacja wyłącznie w trybie miejskim: Jazda na krótkich odcinkach, ciągłe gaszenie i odpalanie silnika sprawiają, że jednostka napędowa nie osiąga optymalnej temperatury pracy. Sadza nie ma możliwości wypalenia się i w postaci gęstej mazi oblepia ścianki kolektora oraz zawór.
2. Zużycie turbosprężarki: Jeśli turbina zaczyna puszczać olej do układu dolotowego, ten miesza się z gorącymi spalinami wpadającymi przez EGR. Powstaje z tego twardy jak skała koks, który potrafi zablokować nawet najmocniejsze silniki krokowe.
3. Niesprawne wtryskiwacze: Lejące wtryski oznaczają niepełne spalanie paliwa. Skutkuje to ogromną produkcją sadzy (tzw. kopceniem), która błyskawicznie zapycha kanały spalinowe. W takich przypadkach awaria EGR jest jedynie skutkiem ubocznym innej, poważniejszej usterki.
4. Ignorowanie jakości oleju: Słabej jakości olej silnikowy, który mocno paruje, dostarcza przez odmę nadmiar oparów do dolotu. Zjawisko to potęguje tworzenie się zanieczyszczeń w obrębie zaworu recyrkulacji.

Metody naprawy – czyszczenie, wymiana czy kontrowersyjne zaślepienie?

Gdy diagnoza potwierdzi obawy kierowcy, pozostaje kwestia wyboru metody naprawy. Opcji jest kilka, a każda z nich pociąga za sobą inne koszty i konsekwencje długoterminowe. Mechanicy mają wypracowane konkretne procedury postępowania.

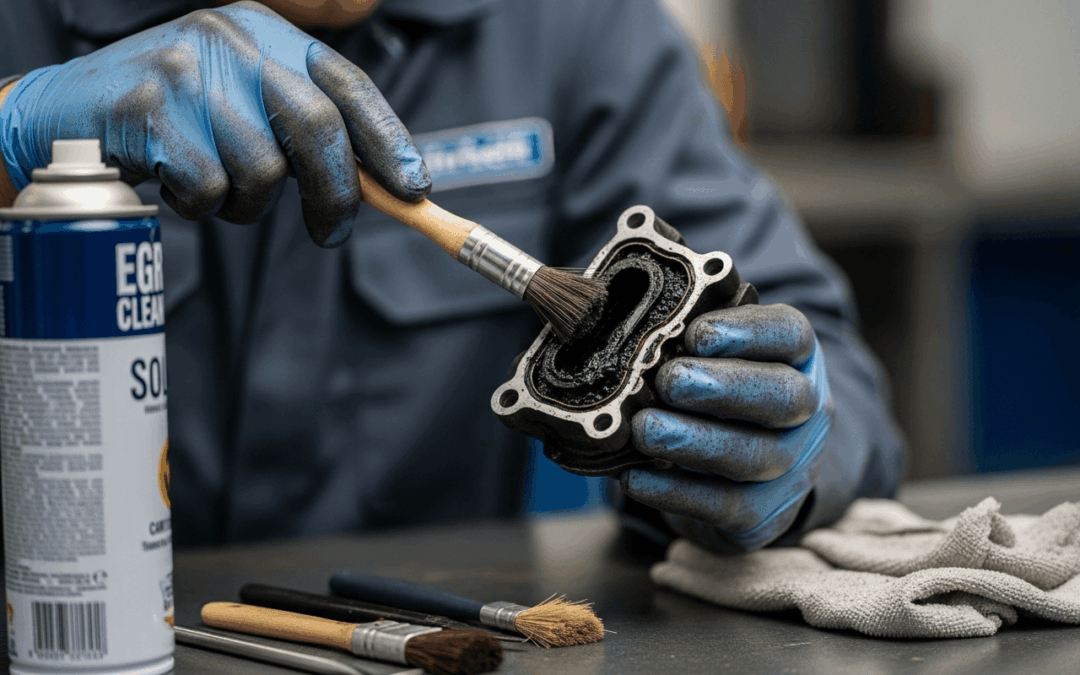

Czyszczenie chemiczne i mechaniczne to pierwsza linia obrony. Jeśli zawór nie jest uszkodzony elektronicznie, a jedynie zablokowany nagarem, można go wymontować i poddać działaniu silnych rozpuszczalników oraz szczotek. Koszt takiej usługi nie jest wygórowany. Trzeba jednak pamiętać, że wyczyszczony zawór, który pracował pod ogromnym oporem osadów, może mieć już wyrobione zębatki plastikowe wewnątrz mechanizmu. Czyszczenie często wystarcza na kolejne 20-30 tysięcy kilometrów, po czym problem powraca.

Całkowita wymiana na nową część jest jedynym w pełni gwarantowanym sposobem naprawy. Nowy zawór działa płynnie, a jego sensory precyzyjnie komunikują się z komputerem sterującym. Wadą jest cena – w przypadku oryginalnych podzespołów koszty mogą iść w tysiące złotych. Na rynku dostępne są zamienniki, jednak elektronika sterująca bywa na nie wrażliwa, co często skutkuje powracającą ikoną błędu silnika pomimo zamontowania nowej części.

Osobnym tematem jest zaślepienie zaworu egr oraz jego programowe usunięcie ze sterownika. Za pomocą metalowej blaszki mechanik fizycznie odcina dopływ spalin do dolotu, a następnie modyfikuje oprogramowanie ECU, aby komputer nie zgłaszał błędów. Rozwiązanie to drastycznie poprawia dynamikę silnika od najniższych obrotów i zabezpiecza kolektor ssący przed ponownym zanieczyszczeniem. Należy jednak mieć świadomość aspektów prawnych i technicznych.

„Wielu kierowców decyduje się na fizyczne i programowe usunięcie tego elementu z pojazdu ze względu na niższe koszty niż w przypadku wymiany. Należy jednak pamiętać, że zmienia to charakterystykę cieplną silnika. W starszych dieslach było to tolerowane, ale we współczesnych konstrukcjach może prowadzić do nadmiernie wysokiej temperatury w komorze spalania, szybszego zużycia turbiny, a co najważniejsze – problemów z zaliczeniem okresowego badania technicznego z powodu przekroczonych norm emisji spalin” – Marek Kownacki, inżynier mechatronik i ekspert ds. systemów emisyjnych.

Profilaktyka w pigułce – jak wydłużyć życie zaworu?

Walka z ekologicznymi systemami w samochodzie nie musi zawsze kończyć się porażką i kosztowną wizytą w warsztacie. Świadomy kierowca może znacznie wydłużyć żywotność omawianego elementu, stosując się do kilku fundamentalnych zasad eksploatacji.

• Zabieraj auto na autostradę: Jeśli użytkujesz diesla w mieście, przynajmniej raz na dwa tygodnie wyjedź na drogę szybkiego ruchu. Jedź przez 20-30 minut utrzymując obroty powyżej 2500 obr./min. Wysoka temperatura spalin wydmucha i wypali luźną sadzę z układu.
• Stosuj paliwa premium: Czasami warto dolać do baku paliwo z dodatkami uszlachetniającymi, które poprawiają proces spalania i generują mniej produktów ubocznych w postaci czarnego dymu.
• Nie oszczędzaj na serwisie olejowym: Używaj olejów oznaczonych jako niskopopiołowe (Low SAPS). Zostawiają one znacznie mniej zanieczyszczeń w układzie dolotowym podczas naturalnego procesu odparowywania.
• Reaguj na małe usterki: Pęknięty wąż od intercoolera, delikatnie dymiące wtryski czy nieszczelności w dolocie to problemy, które zignorowane, w ciągu kilku miesięcy zniszczą zawór recyrkulacji spalin poprzez lawinowy przyrost nagaru.

Podsumowanie potyczek z układem wydechowym

Układ recyrkulacji spalin to bez wątpienia element, który spędza sen z powiek wielu posiadaczom nowoczesnych pojazdów. Wymogi prawne dotyczące emisji spalin wymusiły na producentach montaż systemów, które naturalnie kłócą się z ideą bezawaryjnej i długowiecznej pracy silnika spalinowego. Zrozumienie, jak zachowuje się pojazd w momencie awarii, to klucz do uniknięcia drastycznych wydatków. Wczesna interwencja – na etapie niewielkiego szarpania – często pozwala na uratowanie części zwykłym czyszczeniem. Czekanie, aż samochód zgaśnie na skrzyżowaniu, to prosta droga do konieczności zakupu nowej, drogiej części. Traktuj swój silnik z szacunkiem, zapewnij mu regularne „przewietrzanie” na trasie, a problem czyszczenia czy wymiany ekologicznych osprzętów oddali się o dziesiątki tysięcy kilometrów.
