Uszkodzony tuleje wahacza objawy – pływanie auta po drodze to znak, że czas na mechanika

Zauważyłeś, że twój samochód zaczyna żyć własnym życiem na prostej drodze, a kierownica nie daje poczucia pełnej kontroli nad pojazdem? Zjawisko tak zwanego pływania auta to jeden z pierwszych sygnałów ostrzegawczych płynących z układu jezdnego. Najczęściej winowajcą są niepozorne elementy metalowo-gumowe pracujące pod podwoziem. Wielu kierowców zadaje sobie pytanie, czy to tylko chwilowa niedyspozycja maszyny, czy poważna usterka. Jeśli wpisujesz w wyszukiwarkę zapytanie uszkodzony tuleje wahacza objawy, jesteś na dobrym tropie. Właściwa diagnoza tego problemu jest niezbędna, ponieważ ignorowanie luzów w zawieszeniu prowadzi do drastycznego spadku bezpieczeństwa, wydłużenia drogi hamowania oraz utraty sterowności w sytuacjach awaryjnych. W tym artykule przyjrzymy się dokładnie mechanice tego zjawiska i wyjaśnimy, dlaczego wizyta u mechanika jest w takiej sytuacji jedynym rozsądnym krokiem.

Czym są tuleje wahacza i jak działają w zawieszeniu?

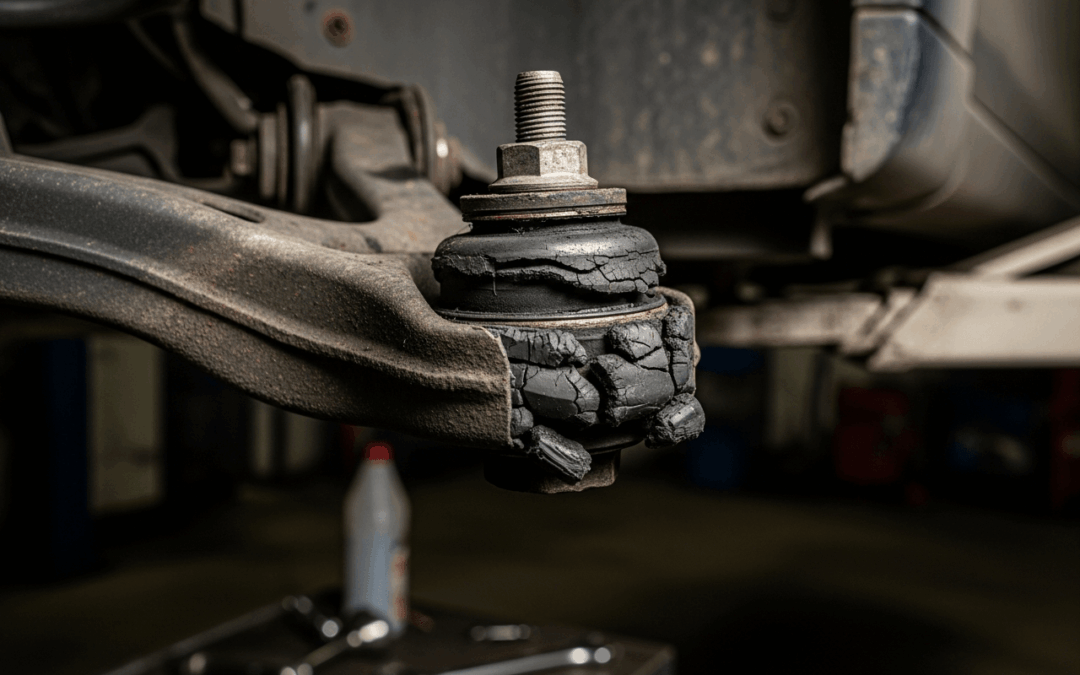

Aby w pełni zrozumieć problem, należy najpierw przyjrzeć się budowie samego układu jezdnego. Wahacz to główny element nośny zawieszenia, który łączy piastę koła z nadwoziem lub ramą pomocniczą (tzw. sankami). Nie jest on jednak przykręcony na sztywno. Pomiędzy metalowym wahaczem a konstrukcją samochodu znajdują się silentblocki, czyli potocznie mówiąc – tuleje. Są to wulkanizowane elementy składające się z zewnętrznej tulei stalowej, wewnętrznej tulejki prowadzącej oraz znajdującej się między nimi warstwy twardej, ale elastycznej gumy.

Ich zadaniem jest przede wszystkim tłumienie drgań przenoszonych z kół na karoserię oraz umożliwienie wahaczowi płynnego ruchu w górę i w dół podczas pokonywania nierówności. Guma musi być na tyle sztywna, aby utrzymywać właściwą geometrię kół podczas przyspieszania i hamowania, a jednocześnie na tyle sprężysta, by izolować kabinę od wibracji. Z biegiem lat, pod wpływem naprężeń mechanicznych, soli drogowej, skrajnych temperatur oraz zanieczyszczeń, guma parcieje, pęka lub całkowicie odrywa się od metalowych pierścieni. Wtedy zaczynają się problemy.

Uszkodzony tuleje wahacza objawy – na co zwrócić szczególną uwagę?

Rozpoznanie awarii elementów metalowo-gumowych nie zawsze jest proste dla laika, ponieważ symptomy narastają stopniowo. Z biegiem czasu kierowca przyzwyczaja się do pogarszającego się prowadzenia. Warto jednak być wyczulonym na specyficzne sygnały wysyłane przez samochód. Poniżej zestawiono najczęściej występujące anomalie świadczące o zużyciu silentblocków.

• Pływanie po drodze: Samochód nie potrafi utrzymać prostego toru jazdy, wymaga ciągłych korekt kierownicą, szczególnie przy wyższych prędkościach lub podczas jazdy w koleinach.
• Głuche stuki: Pojawiają się przy przejeżdżaniu przez progi zwalniające, dziury, tory tramwajowe, a czasem nawet przy wjeżdżaniu na niski krawężnik. Dźwięk dochodzi z okolic podłogi i przednich kół.
• Szarpanie kierownicą podczas hamowania: Wciśnięcie pedału hamulca powoduje wyczuwalne drgania lub nagłe pociągnięcie auta w jedną stronę.
• Opóźniona reakcja na ruchy kierownicą: Skręcenie wieńca nie powoduje natychmiastowej zmiany kierunku jazdy. Zjawisko to potocznie nazywa się „gumowym układem kierowniczym”.
• Nierównomierne zużycie ogumienia: Opony zużywają się asymetrycznie, najczęściej na wewnętrznych krawędziach bieżnika, co jest efektem ciągłych zmian kątów geometrii podczas jazdy.

„Elementy gumowe w zawieszeniu mają określoną żywotność, zazwyczaj wynoszącą od 80 do 120 tysięcy kilometrów. Jeśli guma straci swoją ciągłość, wahacz zaczyna przemieszczać się w niekontrolowany sposób w przód i w tył. To całkowicie burzy kinematykę zaprojektowaną przez inżynierów. Kierowca ma wtedy wrażenie, jakby auto jechało po warstwie lodu” – wyjaśnia Tomasz Karpiński, rzeczoznawca techniki samochodowej i główny inżynier w ośrodku badawczym VehicleTest.

Dlaczego auto w ogóle pływa po drodze?

Zjawisko niestabilności kierunkowej, określane mianem „pływania”, ma ścisły związek z dynamiką geometrii zawieszenia. W sprawnym pojeździe kąty pochylenia koła, wyprzedzenia sworznia zwrotnicy oraz zbieżność są ściśle zdefiniowane i utrzymywane w ryzach przez sztywne tuleje. Kiedy silentblock ulega rozerwaniu, proces destabilizacji przebiega następująco:

1. Podczas równej jazdy bez przyspieszania opory toczenia odpychają koło do tyłu. Zużyta tuleja pozwala na cofnięcie się całego wahacza o kilka lub kilkanaście milimetrów.
2. Wahacz pociąga za sobą zwrotnicę i drążek kierowniczy. Zmienia się dynamiczna zbieżność kół (zazwyczaj przednie koła stają się rozbieżne).
3. Kierowca odruchowo kontruje kierownicą, próbując utrzymać auto na pasie ruchu.
4. W momencie dodania gazu lub najechania na nierówność, siły napędowe ciągną koło do przodu. Wahacz uderza o przeciwległą ścianę wyrobionej tulei, a zbieżność gwałtownie wraca do wartości dodatniej.
5. Pojazd nagle zmienia tor jazdy na skutek korekty założonej wcześniej przez kierowcę. Cykl ten powtarza się bez przerwy.

Ten mikroskopijny, ale gwałtowny taniec kół sprawia, że opony na zmianę łapią i tracą optymalną przyczepność. Systemy kontroli trakcji (ESP) mogą głupieć, otrzymując sprzeczne sygnały z czujników prędkości obrotowej kół i czujnika przyspieszeń poprzecznych.

Jak wyglądają konkretne awarie u mechanika?

Poniżej zebraliśmy opisy przypadków z warsztatu, które idealnie obrazują, z jakimi problemami borykają się kierowcy posiadający luzy w układzie jezdnym. Przedstawiają one praktyczny wymiar omawianej usterki.

Przykład 1: utrata kontroli podczas nagłego hamowania

Właściciel ciężkiego kombi z napędem na przednią oś skarżył się, że przy mocniejszym wciśnięciu hamulca na drodze szybkiego ruchu samochód gwałtownie „nurkował” na prawą stronę, wyrywając mu kierownicę z rąk. Diagnoza na podnośniku wykazała, że tylna tuleja prawego przedniego wahacza była całkowicie zerwana. W trakcie hamowania, potężna siła bezwładności masy pojazdu pchała samochód do przodu, podczas gdy hamujące koło zatrzymywało się. Rozerwana guma sprawiała, że całe prawe koło cofało się w nadkolu o niemal 2 centymetry, drastycznie zmieniając kąt zbieżności i powodując niebezpieczne ściąganie z pasa ruchu.

Przykład 2: stuki rytmiczne przy manewrowaniu na parkingu

Młody kierowca miejskiego hatchbacka zgłosił się do serwisu z irytującym problemem akustycznym. Za każdym razem, gdy parkował i mocno skręcał koła przy niskiej prędkości, z podwozia dobiegało pojedyncze, głośne metaliczne „trup”. Wymieniono profilaktycznie łączniki stabilizatora, ale problem nie ustąpił. Dopiero użycie szarpaków diagnostycznych obnażyło prawdę. Przednia tuleja prowadząca lewego wahacza wybiła się do tego stopnia, że metalowy sworzeń wahacza uderzał bezpośrednio o stalową obudowę tulei wprasowanej w sanki silnika. Brak elastycznej izolacji powodował przenoszenie uderzeń na całą karoserię.

Przykład 3: zniszczony komplet nowych opon letnich

Klient zakupił opony klasy premium, wydał niemałą sumę i po przejechaniu zaledwie 10 tysięcy kilometrów zauważył, że od wewnętrznej strony bieżnik zniknął całkowicie, odsłaniając kord tekstylny. Zewnętrzna krawędź opony była niemal nietknięta. Badanie geometrii nie wykazało błędów w stanie spoczynku (statycznym). Jednak po wprowadzeniu naprężeń za pomocą specjalnych rozpórek (symulacja jazdy), kąt pochylenia koła ulegał drastycznemu negatywnemu wychyleniu (tzw. negatyw). Winne były wyeksploatowane, miękkie jak plastelina silentblocki, które pod ciężarem auta w ruchu pozwalały kołom „rozjeżdżać się” na boki. Wymiana tulei oraz ponowne ustawienie zbieżności rozwiązały problem mechaniczny, choć opony nadawały się już tylko do utylizacji.

Przykład 4: niestabilność przy przyspieszaniu na śliskiej nawierzchni

Kierowca mocnego sedana z napędem na tylną oś zauważył, że po deszczu dodanie gazu na wyjściu z zakrętu kończy się nadmiernym i nieprzewidywalnym uślizgiem tylnej osi (nadsterowność). System ESP interweniował agresywnie, dławiąc silnik, mimo że prędkość była niska. Warsztat zbadał układ wielowahaczowy tylnej osi. Okazało się, że główne tuleje pływające w zwrotnicach zatarły się i złapały ogromne luzy. Gdy moment obrotowy trafiał na koła, jedno z nich, mające mniejszy opór, obracało się minimalnie względem osi wzdłużnej pojazdu, powodując efekt podobny do mechanicznego skręcania tylnej osi. Pojazd w efekcie sam inicjował poślizg.

Przykład 5: wibracje na kierownicy mylone z niewyważonymi kołami

Kierowca SUV-a odwiedził trzy różne zakłady wulkanizacyjne, skarżąc się na bicie kierownicy przy prędkościach między 110 a 130 km/h. Koła wyważano wielokrotnie, testowano nawet wyważanie z testem drogowym, sprawdzono tarcze hamulcowe, ale drgania nie ustępowały. Prawdziwa przyczyna leżała w rozerwanej hydraulicznej tulei wahacza (niektóre nowoczesne samochody posiadają tuleje wypełnione olejem w celu lepszego tłumienia drgań o wysokich częstotliwościach). Wyciek płynu z elementu gumowego sprawił, że wahacz wpadał w rezonans aerodynamiczny i mechaniczny przy wyższych prędkościach, przekazując wibracje przez przekładnię na kolumnę kierowniczą.

Konsekwencje ignorowania problemów z układem nośnym

Zostawienie naprawy „na później” jest wyjątkowo nieopłacalne finansowo oraz ryzykowne z punktu widzenia bezpieczeństwa. Jeden uszkodzony komponent zawieszenia bardzo szybko pociąga za sobą awarie kolejnych, tworząc lawinę wydatków.

Jeżeli kierowca ignoruje nadmierne luzy, musi liczyć się z następującymi konsekwencjami:

• Zniszczenie sworzni wahacza: Zwiększone wibracje i zmienny zakres pracy wahacza obciążają przeguby kulowe (sworznie), które szybko ulegają wybiciu, grożąc w skrajnym przypadku wypięciem koła z zawieszenia w trakcie jazdy.
• Awaria przekładni kierowniczej: Ciągłe mikro-uderzenia przenoszone ze swobodnie latającego wahacza uderzają poprzez drążki prosto w listwę zębatą maglownicy. Powoduje to wybijanie zębów i powstawanie nienaprawialnych luzów centralnych w przekładni.
• Usterki przegubów napędowych: W autach przednionapędowych zmiana odległości między skrzynią biegów a piastą koła (spowodowana przesuwającym się wahaczem) powoduje nienaturalne naprężenia w przegubach półosi, co może prowadzić do pęknięcia ich koszyków.
• Zagrożenie wypadkiem: Najpoważniejszym skutkiem jest brak możliwości ominięcia nagłej przeszkody. Auto z niesprawnymi tulejami charakteryzuje się dużym opóźnieniem w reakcji na skręt.

„Oszczędzanie na wymianie silentblocków to iluzja. Element, który sam w sobie kosztuje kilkadziesiąt złotych, może w ciągu kilku miesięcy zniszczyć komplet opon za dwa tysiące, przekładnię za trzy i stworzyć bezpośrednie zagrożenie na autostradzie. Diagnostyka podwozia powinna być obowiązkiem przy każdym przeglądzie olejowym” – podsumowuje dr inż. Artur Lewandowski, ekspert ds. dynamiki pojazdów w Instytucie Motoryzacji Nowoczesnej.

Jak przebiega proces naprawy?

Kiedy mechanik stwierdzi awarię, stajemy przed wyborem metody naprawy. W wielu nowoczesnych samochodach, szczególnie tych wykorzystujących wahacze aluminiowe, producenci przewidują wymianę całego elementu nośnego wraz z fabrycznie wciśniętymi tulejami i zanitowanym sworzniem. Gwarantuje to najwyższą sztywność i pewność naprawy, jednak jest rozwiązaniem droższym.

W przypadku wahaczy stalowych lub żeliwnych powszechnie stosuje się wymianę samych tulei. Nie jest to jednak czynność, którą można przeprowadzić samodzielnie pod domem bez odpowiednich narzędzi. Wymaga wyciągnięcia całego wahacza z pojazdu. Następnie zużytą tuleję należy wybić, lub – co jest procedurą bezpieczniejszą dla samego wahacza – wycisnąć za pomocą prasy hydraulicznej o nacisku kilkunastu ton. Gniazdo musi zostać precyzyjnie oczyszczone z rdzy i zanieczyszczeń. Wprasowanie nowej tulei wymaga zastosowania odpowiednich adapterów, aby nie uszkodzić miękkiej gumy lub nie zgiąć delikatnego stalowego płaszcza. Co bardzo istotne, dokręcanie śrub mocujących wahacz do nadwozia musi nastąpić dopiero po opuszczeniu pojazdu na koła (lub podstawieniu lewarka pod zwrotnicę), czyli w tzw. pozycji roboczej zawieszenia. Dokręcenie ich, gdy auto wisi na podnośniku, spowoduje natychmiastowe ukręcenie gumy po opuszczeniu wozu na ziemię.

Ciekawą alternatywą dla tradycyjnych rozwiązań gumowych są tuleje poliuretanowe. Materiał ten jest znacznie bardziej odporny na starzenie, zrywanie i działanie substancji chemicznych (olejów, paliw). Zastosowanie poliuretanu usztywnia zawieszenie, poprawia precyzję prowadzenia, ale minimalnie obniża komfort poprzez gorsze tłumienie małych wibracji. Jest to rozwiązanie chętnie wybierane przez entuzjastów jazdy sportowej i off-roadu.

Bezpieczeństwo zależy od niewidocznych detali

Układ jezdny samochodu to skomplikowany system naczyń połączonych, w którym każdy, nawet najmniejszy element odgrywa swoją rolę inżynieryjną. Pływanie samochodu, głuche stuki czy nerwowe zachowanie przy hamowaniu to ewidentne znaki od pojazdu, że stracił on swoje parametry fabryczne. Elementy z mieszanek gumowych mają prawo ulec zużyciu, a ich czasowa wymiana to naturalny krok eksploatacyjny, do którego należy podejść z pełną odpowiedzialnością.

Jeśli zauważysz którekolwiek z niepokojących objawów, nie czekaj na przymusowy przegląd rejestracyjny. Koszt weryfikacji zawieszenia na stacji diagnostycznej lub w warsztacie jest marginalny, a pozwala uniknąć wielu stresujących sytuacji. Pamiętaj, że ostatecznie to te niepozorne cylindryczne elementy odpowiadają za to, czy koła twojego pojazdu podążą dokładnie w tym kierunku, który wskażesz im ruchem kierownicy.
