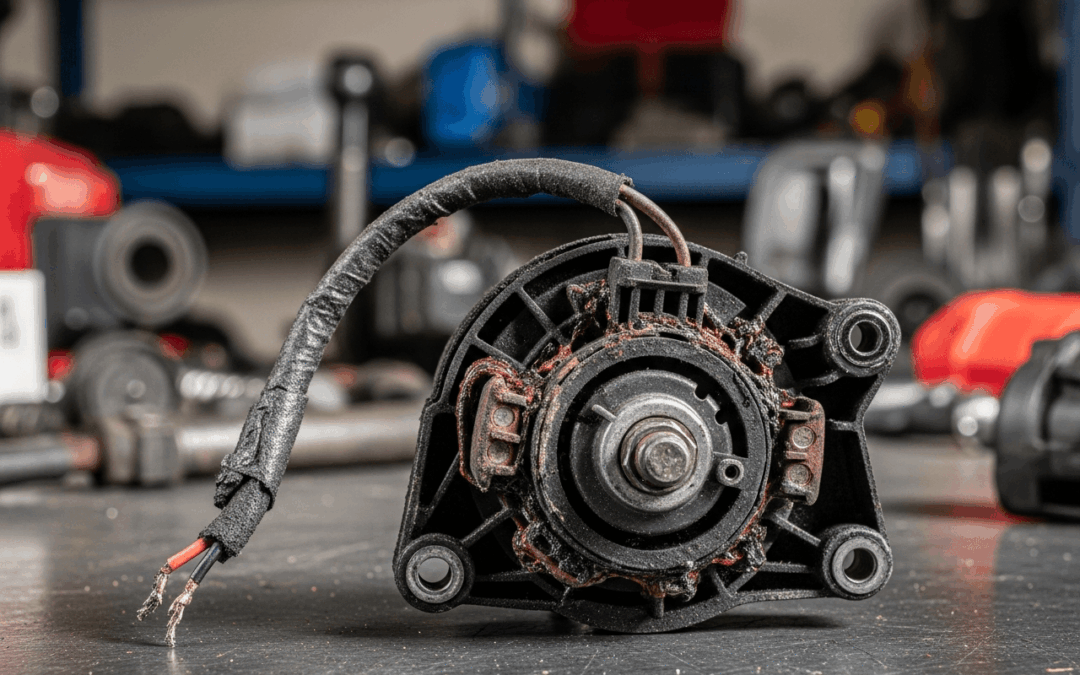

Uszkodzony rezystor dmuchawy objawy – nawiew działa tylko na ostatnim biegu? Wiemy dlaczego

Wyobraź sobie upalny letni dzień lub mroźny poranek. Wsiadasz do samochodu, próbujesz ustawić delikatny nawiew na przednią szybę, ale wentylator milczy na pierwszym, drugim i trzecim biegu. Dopiero irytujące przekręcenie pokrętła na maksymalną wartość sprawia, że do kabiny wpada głośny huragan powietrza. Zastanawiasz się, co w układzie elektrycznym zawiodło? To niezwykle powszechna usterka układu wentylacji, która spotyka kierowców aut niemal wszystkich marek. Kiedy wentylator ożywa wyłącznie na najwyższych obrotach, diagnoza mechaników jest zazwyczaj jednoznaczna: winny jest opornik. Obserwując uszkodzony rezystor dmuchawy objawy, można szybko zlokalizować problem i przywrócić pełen komfort termiczny podczas jazdy, nie zgadując w ciemno i nie wymieniając sprawnych części.

Czym jest rezystor dmuchawy i jak działa jego mechanizm?

Zanim przejdziemy do diagnostyki awarii, warto zrozumieć, z czym mamy do czynienia. Rezystor dmuchawy (często nazywany opornikiem wentylatora kabinowego) to element układu elektrycznego samochodu, który odpowiada za regulację prędkości obrotowej silnika dmuchawy. Z punktu widzenia fizyki i elektrotechniki, urządzenie to działa poprzez wprowadzanie dodatkowego oporu elektrycznego do obwodu zasilającego wentylator.

Kiedy ustawiasz nawiew na pozycję pierwszą (najniższą), prąd przepływa przez cały zestaw drutów oporowych wewnątrz rezystora. Napięcie docierające do silnika zostaje mocno zredukowane – z nominalnych 12 lub 14 woltów spada na przykład do 3-4 woltów. Silnik kręci się powoli, a z kratek delikatnie sączy się powietrze. Gdy przełączasz na bieg drugi i trzeci, układ omija kolejne sekcje oporowe, podając na silnik coraz wyższe napięcie (np. 7V i 10V). Nadmiar energii elektrycznej, który jest blokowany przez opornik, zamienia się w ciepło. Właśnie dlatego rezystor niemal zawsze montowany jest bezpośrednio w kanale wentylacyjnym – przepływające z zewnątrz chłodne powietrze chłodzi jego radiatory, zapobiegając stopieniu układu.

Uszkodzony rezystor dmuchawy objawy – na co zwrócić uwagę?

Diagnozowanie problemów z wentylacją wnętrza nie wymaga zazwyczaj podłączania zaawansowanych komputerów diagnostycznych. Usterka ma charakter czysto elektryczny lub elektroniczny i daje bardzo jednoznaczne sygnały. Jeśli zastanawiasz się, czy element ten uległ zniszczeniu, oto lista najczęstszych symptomów:

• Nawiew działa tylko na ostatnim biegu: To absolutny klasyk. Wentylator nie reaguje na pozycje 1, 2 i 3, ale włącza się z pełną mocą na pozycji 4 (lub 5, w zależności od modelu auta).
• Całkowity brak nawiewu: Choć rzadsze, całkowite spalenie układu elektronicznego (tzw. jeża w nowszych autach z klimatronikiem) może całkowicie odciąć prąd od wentylatora.
• Wentylator zawiesza się na jednej prędkości: W przypadku sterowników elektronicznych z płynną regulacją (PWM), uszkodzony tranzystor mocy może zwierać obwód, przez co dmuchawa pracuje bez przerwy, nawet po wyjęciu kluczyka ze stacyjki.
• Dziwny zapach spalenizny: Przed ostateczną awarią, nagrzewający się do czerwoności drut oporowy może zacząć topić otaczający go plastik, co objawia się zapachem topiącego się tworzywa z kratek nawiewu.

„Większość kierowców traktuje układ wentylacji jak coś, co po prostu jest i ma działać. Zapominają, że to system wymagający przepływu powietrza. Kiedy filtry są zabite brudem, powietrze nie przepływa, opornik nie ma chłodzenia i po prostu się usmaży. To najczęstszy scenariusz, jaki widujemy w serwisie.” – mówi Michał Karpiński, główny inżynier mechatronik w serwisie AutoKlima Pro.

Dlaczego nawiew uruchamia się wyłącznie na najwyższych obrotach?

To pytanie nurtuje wielu kierowców. Odpowiedź kryje się w schemacie elektrycznym obwodu. Tradycyjny przełącznik nawiewu to tak naprawdę rozdzielacz prądu. Biegi od 1 do 3 są podłączone szeregowo przez różne sekcje rezystora. Jednak ostatni, najwyższy bieg (zazwyczaj 4) omija rezystor całkowicie. Przełącznik zamyka obwód bezpośrednio między akumulatorem (przez przekaźnik i bezpiecznik główny) a silnikiem dmuchawy. Silnik otrzymuje wtedy pełne napięcie ładowania alternatora, a prąd nie napotyka na swojej drodze żadnego oporu.

W module rezystora znajduje się również bardzo ważny element zabezpieczający – bezpiecznik termiczny. Wygląda on jak mała, srebrna baryłka przylutowana do styków. Jego zadaniem jest przepalenie się i przerwanie obwodu, jeśli temperatura opornika przekroczy niebezpieczną granicę (najczęściej w okolicach 180-200 stopni Celsjusza). Kiedy bezpiecznik ten się przepali, prąd nie może popłynąć przez biegi 1, 2 i 3. Bieg 4 działa nadal, ponieważ jego ścieżka prądowa w ogóle nie przechodzi przez moduł z bezpiecznikiem termicznym.

Główne powody przepalania się opornika w samochodzie

Wymiana samej części to często walka ze skutkiem, a nie z przyczyną. Aby nowa część nie uległa zniszczeniu po tygodniu jazdy, należy zrozumieć, dlaczego stara uległa awarii. Oto lista najczęstszych winowajców:

1. Całkowicie zablokowany filtr kabinowy: Brudny, pełen liści i kurzu filtr drastycznie ogranicza przepływ powietrza. Brak wiatru oznacza brak chłodzenia radiatorów rezystora.
2. Zużyte łożyska silnika dmuchawy: Zatarte tuleje lub łożyska stawiają fizyczny opór. Silnik elektryczny, próbując się obracać, pobiera znacznie więcej prądu (amperów) niż przewidział producent. Większy prąd równa się większej temperaturze na oporniku.
3. Wilgoć i woda w podszybiu: Zatkane odpływy pod szybą przednią powodują, że woda dostaje się do kanałów wentylacyjnych, powodując zwarcia i korozję złączy modułu.
4. Zmęczenie materiału drutów oporowych: Ciągłe cykle nagrzewania do wysokich temperatur i stygnięcia sprawiają, że metal staje się kruchy i z czasem po prostu pęka ze starości.

„Zawsze uczulam młodych mechaników: jeśli wymieniasz spalony rezystor wentylatora, masz obowiązek obrócić ręką wirnik dmuchawy. Jeśli nie obraca się lekko, z bezwładnością, nowy opornik spali się przy pierwszej dłuższej podróży klienta. Zabezpieczenie termiczne topi się z konkretnego powodu.” – tłumaczy Anna Szymańska, diagnosta samochodowy i szkoleniowiec techniczny.

Przykłady z warsztatu – jak diagnozujemy ten problem w praktyce?

Każdy samochód ma swoje specyficzne słabe punkty. Analizując różne modele, można zauważyć, że ta sama usterka potrafi przybierać nieco inne formy. Poniżej przedstawiamy rzeczywiste sytuacje, z którymi mierzą się warsztaty samochodowe na co dzień.

Przykład 1: spalony bezpiecznik termiczny w Skodzie Octavii

Do warsztatu trafiła Skoda Octavia II generacji z manualną klimatyzacją. Właściciel skarżył się na brak niższych biegów nawiewu. Mechanik od razu zdemontował schowek pasażera, za którym znajduje się silnik dmuchawy i wpięty w kanał rezystor. Oględziny wizualne części wyjętej z auta nie wykazały nadpaleń wtyczki. Mechanik użył multimetru, ustawiając go na sprawdzanie ciągłości obwodu (tzw. piszczyk). Dotknął sondami obu końców małego bezpiecznika termicznego na module. Multimetr milczał – obwód był przerwany. Przyczyną okazał się bardzo zabrudzony filtr pyłkowy, którego klient nie wymieniał od trzech lat. Po zamontowaniu nowego zamiennika oraz świeżego filtra, problem ustąpił natychmiast.

Przykład 2: korozja styków w Renault Megane

Właściciel Renault Megane III zgłosił, że nawiew działa w sposób przerywany, a czasem włącza się tylko przy wjechaniu w dziurę. W tym modelu układ wentylacji narażony jest na wilgoć, jeśli zatkają się gumowe odpływy na podszybiu. Po dobraniu się do rezystora (co w tym modelu wymaga znacznej gimnastyki w rejonie pedałów) okazało się, że same ścieżki i bezpiecznik są sprawne. Problem stanowiła wtyczka wiązki zasilającej. Z powodu wilgoci piny utleniły się i zaszły zielonym nalotem (śniedzią), a pod wpływem iskrzenia wypalił się styk odpowiedzialny za zasilanie. Konieczna była nie tylko wymiana modułu, ale też wlutowanie nowej wtyczki z krótkim odcinkiem przewodów (zestaw naprawczy) oraz odetkanie odpływów podszybia.

Przykład 3: zablokowany silnik dmuchawy w Fordzie Focusie

Ford Focus Mk2 wjechał na podnośnik z zapachem spalenizny w kabinie i wentylatorem pracującym tylko na „czwórce”. Po wymianie rezystora na nowy, nawiew ożył na wszystkich biegach. Mechanik poprosił klienta o przetestowanie układu. Po 15 minutach pracy na drugim biegu, nowy rezystor ponownie uległ spaleniu z głośnym trzaskiem pękającego bezpiecznika. Głębsza diagnoza wykazała, że problem leżał w samym silniku wentylatora. Jego szczotki węglowe były całkowicie zużyte, a na komutatorze nagromadził się twardy opiłek miedziany, co powodowało ogromne opory i pobór prądu rzędu 25 amperów zamiast fabrycznych 10. Konieczna była wymiana kompletnej dmuchawy.

Przykład 4: uszkodzenie modułu elektronicznego w BMW serii e90

Układy w autach z klimatyzacją automatyczną działają nieco inaczej. Przyjechało BMW E90, w którym wentylator samoczynnie pulsował, zwalniał, przyspieszał, a w końcu zawiesił się na najwyższych obrotach i nie dał się wyłączyć nawet po zamknięciu auta (rozładowując akumulator). W tych modelach nie ma drutów oporowych, lecz tzw. „jeż” – elektroniczny sterownik z dużym, aluminiowym radiatorem kolczastym. Steruje on napięciem płynnie (sygnałem PWM). Wnętrze tego elementu to tranzystory wysokiej mocy. Jeden z tranzystorów dostał przebicia i zwierał na stałe napięcie do silnika. Jedynym rozwiązaniem była wymiana tego dość drogiego modułu elektronicznego na element oryginalny, gdyż tanie zamienniki w tym przypadku często powodują zakłócenia w radiu.

Przykład 5: przegrzane przewody oporowe w Toyocie Yaris

Klientka w Toyocie Yaris pierwszej generacji zauważyła brak działania biegu nr 1. Biegi 2, 3 i 4 działały poprawnie. W tym starym, japońskim rozwiązaniu zastosowano ceramiczny moduł, wokół którego owinięte były cienkie, wolframowe druciki o różnej grubości. Najcieńszy drucik, odpowiedzialny za największy opór (czyli najniższy bieg), po kilkunastu latach eksploatacji po prostu utlenił się i pękł z powodu wieku i zmęczenia termicznego. Bezpiecznik termiczny był sprawny, dlatego wyższe biegi, korzystające z grubszych zwojów, nadal przepuszczały prąd. Diagnostyka polegała jedynie na ocenie wzrokowej – zerwany zwój był widoczny gołym okiem. Moduł został wymieniony na nowy zamiennik w kilkanaście minut.

Jak samodzielnie zweryfikować stan rezystora dmuchawy?

Jeśli posiadasz podstawowe narzędzia i odrobinę zdolności manualnych, wstępną diagnozę możesz przeprowadzić we własnym garażu. Proces ten składa się z kilku logicznych kroków:

1. Zlokalizuj element: Najczęściej znajduje się on w obudowie nagrzewnicy, za schowkiem pasażera (trzeba go odkręcić lub wypiąć z zawiasów) lub w rejonie nóg pasażera/kierowcy. Szukaj wtyczki z co najmniej 4 grubymi przewodami wpiętej w czarną obudowę.
2. Oceń wtyczkę: Odłącz kostkę elektryczną. Jeśli piny są czarne, stopione lub plastik wokół nich jest odkształcony, masz do czynienia z wypaleniem styków z powodu zbyt dużego prądu.
3. Wykręć moduł: Zazwyczaj trzyma się na dwóch śrubkach Torx lub krzyżakowych. Wyciągnij go z kanału powietrznego.
4. Wykonaj pomiar multimetrem: Ustaw miernik na pomiar oporności (Ohm). Dotknij sondami nóżek bezpiecznika termicznego. Jeśli na ekranie wyświetla się „1” lub „OL” (Open Loop), bezpiecznik uległ przepaleniu. Sprawdź również oporność między głównym pinem wejściowym a poszczególnymi pinami wyjściowymi (dla biegów 1-3). Jeśli obwód jest przerwany, element nadaje się do kosza.

Kwestia opłacalności – naprawiać domowym sposobem czy kupić nową część?

Wielu domorosłych majsterkowiczów po odkryciu, że winny jest tylko mały, kosztujący zaledwie kilka złotych bezpiecznik termiczny, postanawia go wylutować i zastąpić nowym, lub co gorsza – zewrzeć jego nóżki kawałkiem drutu. Profesjonalne warsztaty absolutnie odradzają takie praktyki.

Przede wszystkim, bezpiecznika termicznego nie wolno lutować tradycyjną lutownicą. Temperatura grota lutownicy z łatwością przekracza 300 stopni, co powoduje natychmiastowe przepalenie nowej części już w trakcie jej montażu. Fabrycznie te elementy są zgrzewane punktowo lub zaciskane w specjalnych tulejkach. Ponadto omijanie zabezpieczeń (tzw. „mostkowanie”) drutem miedzianym to prosta droga do pożaru samochodu. Jeśli silnik dmuchawy się zatnie, opornik bez zabezpieczenia rozgrzeje się do tego stopnia, że podpali plastikowe kanały wentylacyjne.

„Spotkałem się z sytuacją, gdzie klient zamiast bezpiecznika termicznego wlutował gruby drut. Kiedy zimą zablokowało mu wirnik nagrzewnicy przez zamarzniętą wilgoć, plastikowy kanał po prostu zaczął się topić i palić otwartym ogniem. Deska rozdzielcza była do wymiany. Koszt nowego, kompletnego rezystora dobrej jakości to zazwyczaj od 50 do 150 złotych. Oszczędzanie kilku złotych na własnym bezpieczeństwie jest całkowicie pozbawione sensu.” – ostrzega Tomasz Wróbel, elektromechanik z 20-letnim stażem.

Działania profilaktyczne – dbaj o swój układ klimatyzacji

Aby uniknąć ponownych wizyt u elektryka samochodowego, warto wprowadzić do swojego kalendarza serwisowego kilka dobrych nawyków. Najważniejszym z nich jest bezwzględna wymiana filtra kabinowego (pyłkowego) raz w roku lub co 15 tysięcy kilometrów. Dobry przepływ czystego powietrza to podstawa chłodzenia elementów oporowych.

Zwracaj także uwagę na dźwięki dobiegające spod deski rozdzielczej. Jeśli z nastaniem pierwszych przymrozków usłyszysz świszczenie, piszczenie lub chrobotanie z okolic schowka na niższych biegach wentylatora, jest to wyraźny sygnał, że łożyska ślizgowe silnika tracą smarowanie. Wczesna reakcja (rozebranie i nasmarowanie, lub wymiana silnika) uchroni opornik przed przepaleniem z powodu przeciążenia prądowego.

Zrozumienie, jak funkcjonuje obwód zasilania nadmuchu, pozwala bez stresu podejść do awarii. Rezystor to stosunkowo prosta, podzespół eksploatacyjny, którego awaria rzadko pociąga za sobą ogromne koszty, o ile postawimy trafną diagnozę i nie zignorujemy przyczyny jego spalenia.
