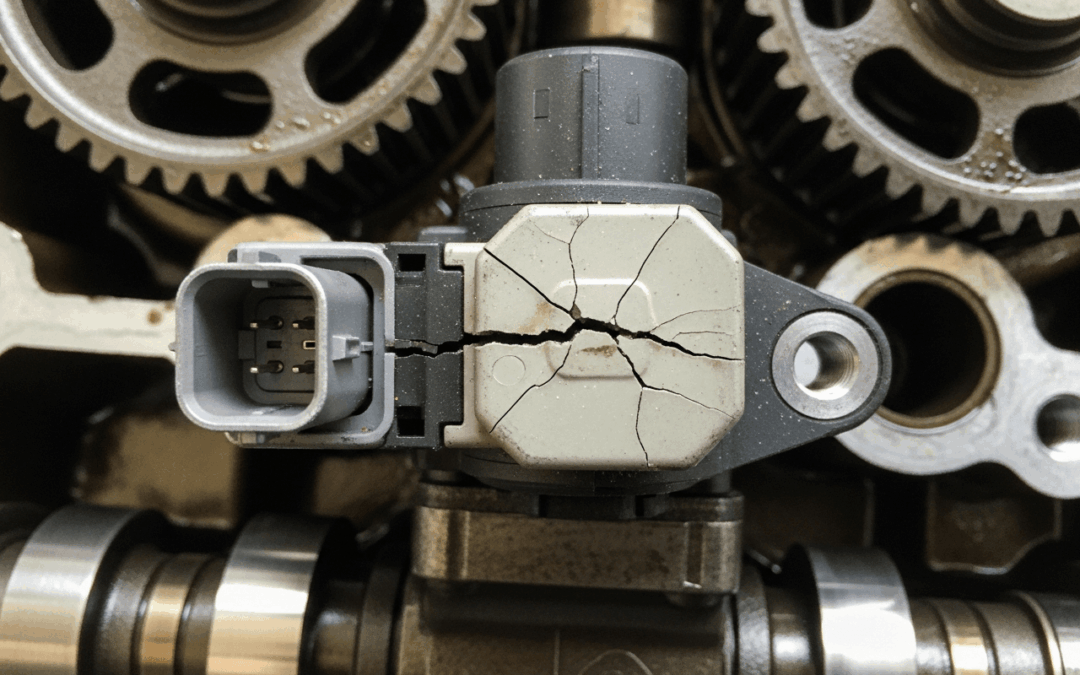

Uszkodzony czujnik położenia wałka rozrządu objawy – problemy z odpalaniem to nie przypadek

Kiedy przekręcasz kluczyk w stacyjce lub naciskasz przycisk start, oczekujesz natychmiastowej reakcji silnika. Jeśli jednak rozrusznik kręci w nieskończoność, a jednostka napędowa milczy lub uruchamia się z ogromnym trudem, problem zazwyczaj leży głębiej niż słaby akumulator czy zużyte świece. Za precyzyjne zgranie momentu wtrysku paliwa i przeskoku iskry odpowiada niepozorny element elektroniczny monitorujący pracę układu rozrządu. Gdy ten mały komponent zawodzi, cały proces spalania zostaje brutalnie zaburzony. Diagnozując powtarzające się problemy z odpalaniem, warto dokładnie wiedzieć, jakie daje uszkodzony czujnik położenia wałka rozrządu objawy, ponieważ to właśnie on nierzadko jest głównym winowajcą całej sytuacji. Ignorowanie pierwszych, często subtelnych sygnałów ostrzegawczych, niemal zawsze prowadzi do całkowitego unieruchomienia pojazdu na drodze.

Czym jest i za co dokładnie odpowiada czujnik wałka rozrządu?

Aby w pełni zrozumieć naturę awarii, należy najpierw pochylić się nad zasadą działania tego podzespołu. Czujnik położenia wałka rozrządu (często oznaczany skrótem CMP – Camshaft Position Sensor) to elektroniczny detektor, którego głównym zadaniem jest nieustanne monitorowanie pozycji krzywek wałka rozrządu względem wału korbowego. Informacje te są przesyłane w czasie rzeczywistym do sterownika silnika (ECU).

Na podstawie tych danych komputer pokładowy precyzyjnie określa, w którym suwie pracy znajduje się konkretny cylinder. Jest to niezbędne do określenia idealnego momentu na wtrysk paliwa (szczególnie w układach sekwencyjnych) oraz wyzwolenia iskry na świecy zapłonowej w silnikach benzynowych. W nowoczesnych jednostkach wyposażonych w systemy zmiennych faz rozrządu (takie jak VVT-i, VANOS czy Valvelift), czujnik ten pełni dodatkową rolę – pozwala sterownikowi weryfikować, czy wałek faktycznie przestawił się o żądany kąt, optymalizując tym samym moc i emisję spalin.

Uszkodzony czujnik położenia wałka rozrządu objawy – kompletna lista niepokojących sygnałów

Awaria tego elementu rzadko następuje zero-jedynkowo. Często czujnik zaczyna podawać błędne wartości w specyficznych warunkach, na przykład po mocnym rozgrzaniu silnika. Pozwala to czujnemu kierowcy na wychwycenie problemu, zanim auto ostatecznie odmówi posłuszeństwa. Poniżej znajduje się szczegółowe zestawienie symptomów, które powinny skłonić do natychmiastowej wizyty w warsztacie:

• Trudności z uruchomieniem silnika: To najbardziej charakterystyczny znak. Rozrusznik musi pracować znacznie dłużej niż zwykle, zanim silnik „zaskoczy”. W niektórych przypadkach odpalenie jest całkowicie niemożliwe.
• Zapalenie się kontrolki check engine: Sterownik silnika, nie otrzymując wiarygodnego sygnału (lub odbierając sygnał niezgodny z odczytami z czujnika wału korbowego), rejestruje błąd i informuje o tym kierowcę żółtą kontrolką na desce rozdzielczej.
• Niespodziewane gaśnięcie silnika w trakcie jazdy: Nagła utrata sygnału sprawia, że komputer „gubi się” w cyklu pracy silnika, odcinając dawkowanie paliwa w celach bezpieczeństwa.
• Spadek mocy i przejście w tryb awaryjny: Bez precyzyjnych danych z wałka rozrządu, ECU przełącza się na mapy awaryjne (często bazując wyłącznie na czujniku wału korbowego), co skutkuje drastycznym obcięciem dynamiki pojazdu i brakiem reakcji na wciśnięcie pedału gazu.
• Nierówna praca na biegu jałowym: Brak synchronizacji powoduje, że mieszanka paliwowo-powietrzna nie jest optymalna. Silnik zaczyna drżeć, a obroty falują.
• Zwiększone zużycie paliwa: Praca w trybie awaryjnym oraz zaburzony czas wtrysku prowadzą do wtryskiwania zbyt bogatej mieszanki, co kierowca szybko zauważy na stacji benzynowej.

Jak zauważa ekspert z branży:

„Większość kierowców traktuje problemy z odpalaniem jako zwiastun awarii układu zasilania lub rozrusznika. Tymczasem w dobie zaawansowanej elektroniki, to właśnie czujnik wałka rozrządu jest cichym zabójcą płynności jazdy. Komputer bez jego odczytów jest po prostu ślepy i nie wie, do którego cylindra podać paliwo.” – mówi inż. Tomasz Barański, specjalista ds. mechatroniki samochodowej i diagnostyki zaawansowanej.

Praktyczne przypadki z warsztatu: jak awaria manifestuje się w rzeczywistości

Teoria to jedno, ale to w praktyce najlepiej widać zróżnicowanie objawów. Różne konstrukcje silników reagują w odmienny sposób na ten sam problem. Poznaj pięć scenariuszy, które doskonale ilustrują, jak podstępna potrafi być to usterka.

Przykład 1: poranny koszmar z odpalaniem nowoczesnego diesla

Właściciel dwulitrowego silnika z wtryskiem Common Rail zaczął zauważać, że po chłodnej nocy rozrusznik musiał kręcić nawet 7-8 sekund, zanim silnik ożył. Co ciekawe, po rozgrzaniu problem znikał, a auto odpalało „na dotyk”. Powszechnie podejrzewano cofające się paliwo lub zużyte świece żarowe. Diagnostyka komputerowa wykazała jednak błąd synchronizacji wałka rozrządu i wału korbowego. Mikropęknięcia w obudowie czujnika sprawiały, że pod wpływem niskiej temperatury tracił on swoje właściwości magnetyczne. Dopiero ciepło z bloku silnika powodowało rozszerzalność cieplną materiału i chwilowy powrót do sprawności.

Przykład 2: nagłe gaśnięcie auta na skrzyżowaniu

Kierowca popularnego auta miejskiego zgłosił wysoce niebezpieczną usterkę. Samochód potrafił bez żadnego ostrzeżenia zgasnąć podczas redukcji biegu i dojeżdżania do świateł. Silnik gasł gładko, bez szarpania. Po odczekaniu kilku minut można było go uruchomić ponownie. Winowajcą okazał się czujnik wykorzystujący efekt Halla. Jego układ elektroniczny ulegał przegrzaniu pod wpływem temperatury oleju silnikowego. Kiedy temperatura przekraczała krytyczny próg, czujnik odcinał sygnał, a komputer natychmiast wyłączał pompę paliwa i wtryskiwacze.

Przykład 3: drastyczny spadek mocy podczas wyprzedzania w aucie benzynowym

Użytkownik mocnego silnika benzynowego wyposażonego w system zmiennych faz rozrządu wyjechał na autostradę. Przy próbie wyprzedzania ciężarówki wcisnął pedał gazu do oporu. Zamiast redukcji i przyspieszenia, poczuł mocne szarpnięcie, a na zegarach zaświeciła się kontrolka EPC oraz check engine. Auto straciło około 40% mocy. W tym przypadku uszkodzenie czujnika położenia wałka rozrządu uniemożliwiło sterownikowi potwierdzenie zmiany kąta wychylenia wałka przez wariator. System prewencyjnie zablokował zmienne fazy rozrządu i ograniczył ciśnienie doładowania, chroniąc silnik przed potencjalnym uszkodzeniem mechanicznym.

Przykład 4: uporczywe szarpanie i nierówna praca na biegu jałowym

Starszy model samochodu kompaktowego zaczął zachowywać się tak, jakby wypadał w nim zapłon. Silnik trząsł się na wolnych obrotach, a z wydechu dobiegało głuche pyrkanie. Właściciel wymienił cewki, kable zapłonowe i świece, jednak bez rezultatu. Prawdziwą przyczyną był czujnik indukcyjny wałka rozrządu, którego cewka wewnętrzna miała częściowe zwarcie. Czujnik wysyłał „poszarpany” i zniekształcony sygnał. Sterownik próbował na bieżąco korygować kąt wyprzedzenia zapłonu, ale z powodu chaotycznych danych, robił to całkowicie błędnie, co powodowało skrajnie nierówną pracę jednostki.

Przykład 5: gryzący zapach niespalonego paliwa i zapchany filtr dpf

W tym przypadku usterka postępowała bardzo powoli. Kierowca nie odnotował wyraźnych problemów z dynamiką, ale zauważył drastyczny wzrost spalania (o 3 litry na 100 km) oraz częste wypalanie filtra cząstek stałych. Ponadto z układu wydechowego wydobywał się ostry zapach paliwa. Lekko uszkodzony czujnik wałka rozrządu powodował opóźnienie w odczytach, co skutkowało niewłaściwym momentem wtrysku (zbyt późnym). Paliwo nie nadążało się w pełni spalić w komorze i trafiało do układu wydechowego, zapychając sadzą i niedopalonymi węglowodorami układ oczyszczania spalin.

Jak prawidłowo diagnozować usterkę czujnika?

Wymiana części „w ciemno” to najgorsza możliwa droga naprawy nowoczesnego samochodu. Diagnoza uszkodzonego czujnika wałka rozrządu wymaga metodycznego podejścia i odpowiednich narzędzi. Procedura w profesjonalnym warsztacie zazwyczaj przebiega w następujących krokach:

1. Odczyt kodów błędów za pomocą interfejsu OBD2: Podłączenie komputera diagnostycznego to podstawa. Należy szukać błędów z rodziny P0340 (awaria obwodu czujnika) lub błędów korelacji między wałem a wałkiem (np. P0016).
2. Wizualna inspekcja okablowania i wtyczki: Bardzo często sam czujnik jest w pełni sprawny, a problem leży w przetartej wiązce elektrycznej, zaśniedziałych pinach we wtyczce lub wycieku oleju, który zalał złącze.
3. Pomiary elektryczne multimetrem: Weryfikacja, czy do czujnika w ogóle dociera napięcie zasilające ze sterownika oraz sprawdzenie ciągłości masy. W przypadku czujników indukcyjnych mierzy się również rezystancję wewnętrzną cewki.
4. Badanie przebiegu sygnału oscyloskopem: To ostateczny i najbardziej miarodajny test. Diagnosta podłącza oscyloskop do przewodu sygnałowego czujnika i obserwuje wykres na ekranie podczas pracy silnika. Tylko w ten sposób można wyłapać ułamki sekund, w których sygnał zanika lub ulega zniekształceniu.

„Użycie oscyloskopu przy diagnozowaniu układu rozrządu oddziela prawdziwych fachowców od wymieniaczy części. Sama obecność błędu czujnika wałka rozrządu w pamięci ECU nie oznacza, że czujnik jest spalony. Czasami to wyciągnięty łańcuch rozrządu powoduje przesunięcie sygnałów, a komputer błędnie interpretuje to jako awarię samej elektroniki” – podkreśla Marek Wiśniewski, starszy diagnosta z 20-letnim stażem pracy w autoryzowanej stacji obsługi.

Przyczyny awarii: dlaczego czujnik odmawia posłuszeństwa?

Choć czujniki położenia wałka rozrządu nie posiadają ruchomych części mechanicznych, pracują w skrajnie nieprzyjaznym środowisku, co z czasem prowadzi do ich degradacji. Do najczęstszych przyczyn usterki należą:

• Ekstremalne wahania temperatur: Komponent ten jest najczęściej zamontowany bezpośrednio w głowicy silnika lub pokrywie zaworów. Codzienne nagrzewanie się do ponad 100 stopni Celsjusza i stygnięcie na mrozie powoduje zmęczenie materiałów, z których zbudowana jest elektronika.
• Wibracje silnika: Nieustanne drgania mogą z biegiem lat doprowadzić do przerwania delikatnych lutów i ścieżek wewnątrz obudowy czujnika.
• Zanieczyszczenia i opiłki metalu: W silnikach z zaniedbanym serwisem olejowym powstają opiłki metalu. Jako że wiele czujników posiada rdzeń magnetyczny, przyciągają one opiłki do swojej końcówki. Gruba warstwa metalicznego osadu całkowicie zakłóca odczyt pola magnetycznego z koła sygnałowego.
• Wycieki płynów eksploatacyjnych: Nieszczelna uszczelka pokrywy zaworów może doprowadzić do zalania gorącym olejem wtyczki czujnika. Olej, mimo że jest izolatorem, potrafi rozpuścić izolację kabli lub zniszczyć gumowe uszczelnienia złącza.

Wymiana uszkodzonego komponentu – na co zwrócić szczególną uwagę?

Gdy diagnoza jest już pewna, pozostaje kwestia wymiany. Sama czynność często (choć nie zawsze) jest stosunkowo prosta. W wielu silnikach czujnik znajduje się na wierzchu i trzyma go tylko jedna śruba oraz wtyczka. Jednak w niektórych jednostkach widlastych (V6, V8), wymiana czujników na tylnej grodzi silnika może wymagać demontażu kolektora dolotowego.

Kluczowy w procesie naprawy jest jednak dobór części. Należy bezwzględnie unikać najtańszych zamienników. Praktyka warsztatowa dowodzi, że tanie komponenty często są niesprawne już po wyciągnięciu z pudełka lub podają sygnał o niewłaściwej amplitudzie, z którą sterownik silnika nie potrafi współpracować. Najbezpieczniejszym wyborem są oryginalne części OEM lub zamienniki najwyższej klasy (często produkowane przez tych samych producentów, którzy dostarczają podzespoły na pierwszy montaż do fabryki).

Podsumowanie problemu

Zaburzenia w pracy jednostki napędowej potrafią skutecznie zepsuć nerwy każdemu kierowcy. Zrozumienie, za co odpowiada ten niewielki element elektroniczny, to klucz do szybkiego pozbycia się usterki. Pamiętaj, że przedłużające się kręcenie rozrusznikiem, gaśnięcie na skrzyżowaniach czy szarpanie to sygnały, których nie wolno bagatelizować. Uszkodzenie czujnika nie naprawi się samo, a zwlekanie z diagnozą i wymianą może doprowadzić do sytuacji, w której jedynym ratunkiem pozostanie kosztowne wezwanie lawety.
