Uszkodzony chłodnica egr objawy – ubywający płyn chłodniczy i biały dym z wydechu

Zauważyłeś niewyjaśniony ubytek płynu chłodniczego, a za samochodem ciągnie się gęsta zasłona białego dymu? To scenariusz, który u wielu kierowców od razu budzi obawy o najgorsze, czyli kosztowną awarię uszczelki pod głowicą. W rzeczywistości winowajcą często okazuje się zupełnie inny, choć równie istotny element osprzętu nowoczesnego silnika. Zanim zdecydujesz się na rozebranie jednostki napędowej, warto sprawdzić, czy nie występują u ciebie uszkodzony chłodnica egr objawy. Ten stosunkowo niewielki wymiennik ciepła, odpowiedzialny za obniżanie temperatury spalin wracających do komór spalania, z racji niezwykle trudnych warunków pracy jest wysoce podatny na rozszczelnienia. Poniższy tekst kompleksowo wyjaśnia mechanizm powstawania tej usterki, metody jej bezbłędnej diagnozy oraz realne konsekwencje, z jakimi musisz się liczyć, odkładając naprawę na później.

Czym właściwie jest chłodnica spalin egr i jak funkcjonuje w silniku?

Zanim przejdziemy do diagnostyki usterek, należy zrozumieć, z jakim elementem mamy do czynienia. System EGR (Exhaust Gas Recirculation), czyli układ recyrkulacji spalin, został zaprojektowany w celu zmniejszenia emisji szkodliwych tlenków azotu (NOx). Aby proces ten był skuteczny, część gazów wydechowych jest zawracana do kolektora ssącego i ponownie trafia do komory spalania. Gazy te są jednak niezwykle gorące, co paradoksalnie mogłoby podnieść temperaturę w cylindrach i przynieść efekt odwrotny do zamierzonego.

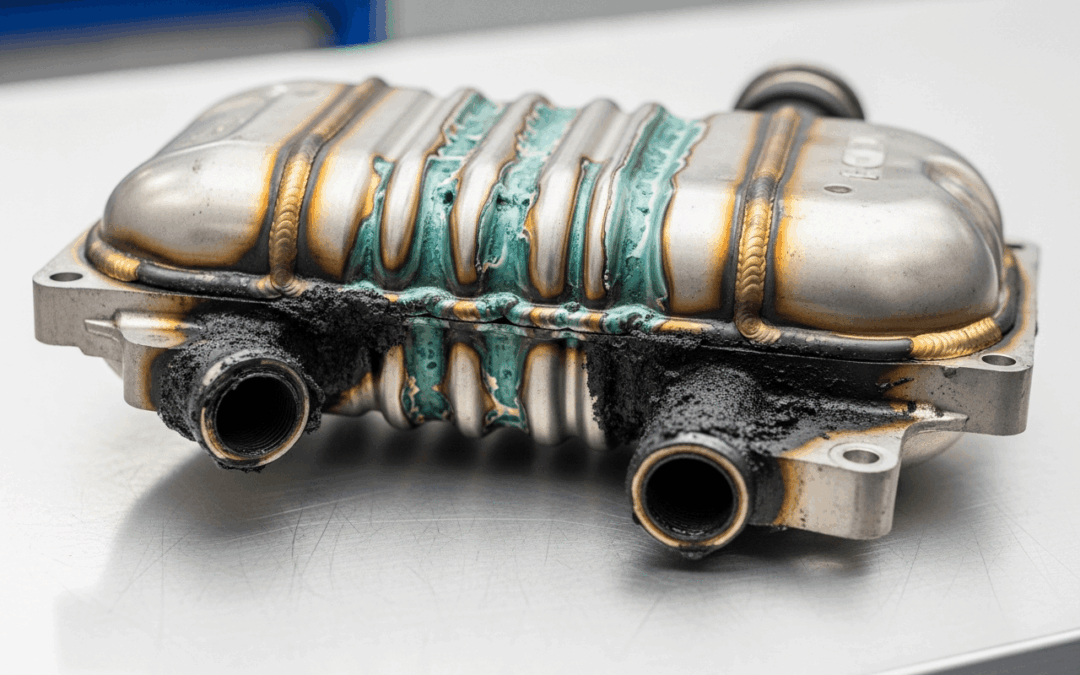

Tutaj do gry wkracza chłodnica EGR. Jest to wymiennik ciepła wpięty z jednej strony w obwód układu wydechowego, a z drugiej w główny obwód układu chłodzenia silnika. Wewnątrz chłodnicy gorące spaliny przepływają przez sieć rurek lub kanalików, które są omywane przez płyn chłodniczy (borygo, petrygo, g12 itp.). Dzięki temu temperatura spalin zostaje drastycznie obniżona, co zwiększa gęstość ładunku trafiającego do silnika i usprawnia proces spalania.

„Chłodnica EGR to swoisty bufor między środowiskiem ekstremalnie gorących spalin, osiągających setki stopni Celsjusza, a układem chłodzenia silnika. Jej zadaniem jest obniżenie temperatury gazów wydechowych w ułamku sekundy. Niestety, tak ogromne różnice temperatur sprawiają, że materiał, z którego wykonany jest rdzeń, nieustannie pracuje, kurcząc się i rozszerzając. Zmęczenie cieplne to główny wróg tego podzespołu” – tłumaczy inż. Tomasz Zawadzki, główny technolog w instytucie badawczym układów napędowych.

Najczęstsze uszkodzony chłodnica egr objawy, na które musisz zwrócić uwagę

Rozszczelnienie chłodnicy spalin nie zawsze jest oczywiste od pierwszych kilometrów. Defekt ten potrafi narastać stopniowo, wprowadzając kierowcę oraz mechanika w błąd. Poniżej zestawiono najpowszechniejsze symptomy świadczące o tym, że płyn chłodniczy przedostaje się do układu wydechowego lub dolotowego:

• Systematyczny ubytek płynu chłodniczego: W zbiorniczku wyrównawczym poziom płynu stale spada, mimo braku jakichkolwiek widocznych wycieków pod samochodem lub na zewnątrz bloku silnika.
• Gęsty, biały dym z rury wydechowej: Pojawia się zwłaszcza po uruchomieniu silnika oraz podczas mocniejszego przyspieszania. Dym ma często charakterystyczny, słodkawy zapach spalonego glikolu.
• Problemy z rozruchem silnika: Płyn zbierający się w cylindrach na postoju może utrudniać pierwsze obroty wału korbowego po nocnym postoju.
• Szarpanie i nierówna praca jednostki: Zawór EGR ulega zabrudzeniu lepką mazią powstałą ze zmieszania sadzy i płynu chłodniczego, co prowadzi do jego zacinania się.
• Częste wypalanie filtra DPF: Glikol trafiający do wydechu zanieczyszcza powłoki katalityczne i błyskawicznie zapycha filtr cząstek stałych.

Dlaczego ubywa płyn chłodniczy? mechanizm powstawania mikropęknięć

Aby w pełni zrozumieć problem, trzeba spojrzeć na fizykę pracy chłodnicy EGR. Płaszcz wodny otaczający rdzeń spalinowy jest poddawany ciągłym wahaniom ciśnienia i temperatury. Kiedy silnik pracuje pod dużym obciążeniem, temperatura spalin gwałtownie rośnie. W tym samym czasie płyn chłodniczy ma temperaturę około 90-100 stopni Celsjusza. Powstaje zjawisko potężnego szoku termicznego.

Wraz z przebiegiem pojazdu, na skutek zmęczenia materiału (najczęściej stali nierdzewnej lub aluminium), wewnątrz rdzenia powstają mikropęknięcia. Gdy ciśnienie w układzie chłodzenia jest wyższe niż ciśnienie gazów w układzie EGR (co ma miejsce np. po zgaszeniu rozgrzanego silnika), płyn pod ciśnieniem zostaje wtłoczony do wnętrza chłodniczki. Stamtąd, w zależności od konstrukcji silnika, spływa grawitacyjnie do kolektora ssącego, bezpośrednio na zawory, albo wprost do układu wydechowego.

Biały dym z układu wydechowego – jak go prawidłowo interpretować?

Wielu kierowców wpada w panikę, widząc biały obłok za samochodem w chłodne, jesienne lub zimowe poranki. Należy wyraźnie odróżnić naturalną kondensację pary wodnej od objawów usterki. Naturalna para wodna szybko się ulatnia, jest półprzezroczysta i nie posiada ostrego zapachu. Znajduje się w wydechu jako produkt uboczny spalania oraz wynik różnicy temperatur.

Zupełnie inaczej wygląda spalanie płynu chłodniczego z nieszczelnej chłodnicy EGR. Dym jest wtedy gęsty, „ciężki”, utrzymuje się w powietrzu przez dłuższą chwilę i pozostawia za autem wyraźną smugę. Co więcej, jego zapach jest specyficzny – ostry, duszący, z wyraźną, słodkawą nutą glikolu. Jeśli białe kłęby dymu nie ustępują po pełnym nagrzaniu silnika i przejechaniu kilkunastu kilometrów, jest to jednoznaczny sygnał do natychmiastowej wizyty w serwisie.

Przykłady z warsztatu – diagnoza i przebieg usterek chłodnicy egr

Diagnostyka opisywanego problemu bywa zdradliwa. Aby uświadomić sobie, jak różnorodne mogą być scenariusze tej usterki, warto przeanalizować rzeczywiste przypadki z praktyki warsztatowej.

Przykład 1: mylna diagnoza uszczelki pod głowicą w popularnym dieslu

Do warsztatu trafił pojazd z silnikiem 2.0 TDI, którego właściciel uskarżał się na ubywający płyn oraz kopcenie na biało. Mechanik od razu wydał wyrok: uszkodzona uszczelka pod głowicą (UPG). Kosztorys naprawy opiewał na kilka tysięcy złotych. Przed zdjęciem głowicy, doświadczony diagnosta postanowił jednak wykonać test by-pass chłodnicy EGR. Odpiął przewody wodne od chłodniczki i połączył je ze sobą, omijając sam moduł. Po odpaleniu silnika i wypaleniu resztek płynu z wydechu, dymienie całkowicie ustało. Uniknięto niepotrzebnego, kosztownego remontu silnika, wymieniając jedynie chłodnicę spalin.

Przykład 2: zablokowany zawór egr przez lepką maź z sadzy i glikolu

W samochodzie miejskim z silnikiem 1.6 HDi na desce rozdzielczej pojawiła się kontrolka „Check Engine”, a auto straciło moc. Po demontażu zaworu EGR okazało się, że jego wnętrze nie jest pokryte suchą, sypką sadzą (co jest zjawiskiem normalnym), lecz lepką, smolistą mazią o słodkim zapachu. Mikropęknięcie chłodnicy EGR było na tyle małe, że ubytek płynu ze zbiorniczka był ledwo zauważalny, ale wilgoć łącząca się z nagarem stworzyła masę, która fizycznie zablokowała mechanizm grzybka zaworu, paląc jego silniczek krokowy.

Przykład 3: pęknięcie chłodniczki po gwałtownym przegrzaniu silnika

Kierowca zignorował awarię wentylatora chłodnicy podczas jazdy w górach, co doprowadziło do „zagotowania” płynu chłodniczego. Po naprawieniu układu i wymianie płynu, auto zaczęło kopcić na biało. Zbyt wysoka temperatura w obwodzie sprawiła, że delikatne blaszki wewnątrz chłodnicy EGR uległy trwałemu odkształceniu i popękały. Uszkodzenie chłodnicy było w tym przypadku usterką wtórną, wynikającą z zaniedbania podstawowego układu termoregulacji pojazdu.

Przykład 4: ubytek płynu widoczny wyłącznie po nocnym postoju

Ciekawy przypadek dotyczył limuzyny klasy wyższej, w której płyn ubywał w bardzo zagadkowy sposób. Podczas jazdy próbnej, nawet na długich dystansach, poziom płynu stał w miejscu, a wydech był czysty. Problem pojawiał się rano. Zjawisko to wynikało z rozszerzalności cieplnej metali. Gdy silnik i chłodnica EGR były gorące, metal rozszerzał się, uszczelniając mikropęknięcie. Gdy auto stygło przez noc, materiał się kurczył, otwierając szczelinę, przez którą ciśnienie z układu chłodzenia wpychało glikol do układu wydechowego.

Przykład 5: mikropęknięcia ujawniające się pod dużym obciążeniem

Właściciel SUV-a używał auta głównie do jazdy po mieście i nie zauważał żadnych problemów. Sytuacja zmieniła się drastycznie, gdy podpiął ciężką przyczepę kempingową na wyjazd wakacyjny. Pod dużym obciążeniem, ciśnienie spalin i temperatura w układzie EGR osiągnęły wartości szczytowe. Wtedy niewielkie osłabienie struktury chłodnicy przerodziło się w całkowite rozszczelnienie. Auto na autostradzie wygenerowało chmurę białego dymu, tracąc cały płyn chłodniczy w zaledwie kilka minut.

Jak krok po kroku zdiagnozować nieszczelność chłodnicy spalin?

Błędna diagnoza może słono kosztować, dlatego profesjonalne podejście wymaga zastosowania odpowiednich narzędzi i procedur. Podstawowe oględziny pod maską zazwyczaj nie dają odpowiedzi, ponieważ nieszczelność znajduje się wewnątrz hermetycznie zamkniętego modułu. Jak to robią profesjonaliści?

1. Wizualna inspekcja spalin: Ocena koloru i zapachu gazów wylotowych (szukanie słodkiego zapachu borygo/glikolu).
2. Badanie ciśnieniowe układu chłodzenia: Przy użyciu specjalnej pompki z manometrem tłoczy się ciśnienie do zbiorniczka wyrównawczego na zgaszonym silniku. Jeśli ciśnienie powoli spada, a pod autem nie ma plamy, oznacza to przeciek do wnętrza silnika lub wydechu.
3. Test z pominięciem (bypass) chłodnicy EGR: Mechaniczne połączenie węży z płynem chłodniczym przed chłodnicą EGR, w celu odcięcia od niej dopływu cieczy. Jeśli po tym zabiegu dymienie ustaje, diagnoza jest pewna.
4. Użycie kamery endoskopowej: Demontaż rury łączącej EGR z kolektorem ssącym i wprowadzenie miniaturowej kamery. Widok umytego, czystego metalu (glikol ma świetne właściwości myjące) w miejscu, gdzie powinna być czarna sadza, bezwzględnie dowodzi nieszczelności.
5. Test na obecność CO2 w układzie chłodzenia: Pozwala wykluczyć uszkodzenie uszczelki pod głowicą. Brak zabarwienia płynu reakcyjnego (brak spalin w płynie) przy jednoczesnym ubytku chłodziwa mocno kieruje podejrzenia w stronę chłodniczki EGR.

„Najczęstszym błędem młodych adeptów mechaniki jest natychmiastowe rwanie głowicy przy ubytkach płynu. Wdrożenie prostej procedury: wpuszczenie barwnika UV do układu chłodzenia, zrobienie krótkiej trasy i użycie kamery endoskopowej w kolektorze ssącym daje nam stuprocentową pewność w mniej niż godzinę. Oszczędza to nerwy klienta i nasz czas” – radzi Michał Krawczyk, mistrz serwisu autoryzowanego.

Konsekwencje zignorowania awarii chłodnicy egr

Dolewanie płynu chłodniczego na stacji benzynowej i ignorowanie problemu to prosta droga do zniszczenia całej jednostki napędowej. Przeciekająca chłodnica EGR to usterka, która nie wybacza zwłoki.

• Zniszczenie filtra cząstek stałych (DPF/FAP): Płyn chłodniczy nie spala się czysto. W wysokiej temperaturze glikol tworzy twardy, ceramiczny popiół, który trwale zatyka pory filtra DPF. Proces ten jest nieodwracalny – zatkany w ten sposób filtr często nie poddaje się nawet chemicznej regeneracji w specjalistycznych maszynach wodnych i nadaje się tylko do wymiany.
• Zablokowanie (skrzywienie) układu korbowo-tłokowego: Jeśli auto zostanie zgaszone na dłuższy czas, z nieszczelnej chłodnicy EGR płyn może przelać się do kolektora ssącego, a stamtąd przez otwarte zawory do wnętrza cylindra. Ponieważ ciecze są nieściśliwe, próba porannego uruchomienia silnika spowoduje tzw. szok hydrauliczny (hydrolock). Skutkuje to natychmiastowym wygięciem korbowodu, a nawet pęknięciem bloku silnika.
• Uszkodzenie sondy lambda i katalizatora: Chemikalia zawarte w płynie chłodniczym zatruwają metale szlachetne w sondach lambda, prowadząc do błędnych odczytów dawki paliwa i dalszych problemów z mieszanką.
• Zatarcie turbosprężarki: Kłęby wilgotnej pary wodnej niosące cząsteczki glikolu, przelatując przez stronę gorącą turbosprężarki, negatywnie wpływają na geometrię łopatek, powodując ich zacinanie się i przyspieszoną korozję osadów.

Wymiana, regeneracja czy usunięcie układu – co wybrać?

Kiedy diagnoza jest już potwierdzona, pojawia się pytanie o sposób naprawy. Na rynku funkcjonuje kilka podejść, jednak nie wszystkie są polecane.

Najbezpieczniejszym i najbardziej trwałym rozwiązaniem jest wymiana chłodnicy EGR na nową część oryginalną (OEM) lub wysokiej klasy zamiennik. Koszt samego elementu, w zależności od marki pojazdu, waha się od kilkuset do nawet kilku tysięcy złotych. Daje to jednak gwarancję, że struktura nowego wymiennika nie ma wad zmęczeniowych.

Inną opcją jest regeneracja chłodnicy. Polega ona na wymontowaniu modułu, zlokalizowaniu pęknięcia i zespawaniu go (najczęściej metodą TIG). To rozwiązanie tańsze, lecz obarczone ryzykiem. Miejsce spawu może być mocne, ale naprężenia termiczne zazwyczaj sprawiają, że niebawem stara chłodnica pęka w zupełnie innym miejscu obok naprawianego obszaru.

Na forach internetowych i w nieautoryzowanych warsztatach często proponuje się całkowite „zaślepienie” lub usunięcie systemu EGR i chłodnicy (wyłączenie programowe i fizyczne usunięcie rurek). Z technicznego i prawnego punktu widzenia jest to rozwiązanie nieodpowiedzialne. Zmiana parametrów emisji spalin powoduje, że pojazd traci homologację, nie przejdzie rygorystycznych badań technicznych analizatorem spalin, a ponadto, wyłączenie EGR w nowoczesnych silnikach diesla zaburza logikę wypalania filtra DPF, prowadząc do jego szybkiego zapchania.

Podsumowanie

Problemy z recyrkulacją spalin potrafią przyprawić o zawrót głowy niejednego właściciela samochodu. Widząc ubywający płyn z układu chłodzenia połączony z gęstym dymem, zachowaj spokój i nie skazuj silnika na natychmiastowy remont główny. Pamiętaj, aby zawsze poprosić warsztat o weryfikację, sprawdzając, czy nie są to po prostu opisywane w tym artykule usterki osprzętu. Rzetelna, oparta na testach diagnoza chłodnicy spalin pozwoli ci zaoszczędzić ogromne kwoty, a szybka reakcja ochroni serce twojego pojazdu przed całkowitym zniszczeniem w wyniku szoku hydraulicznego lub zapchania układu oczyszczania spalin.
