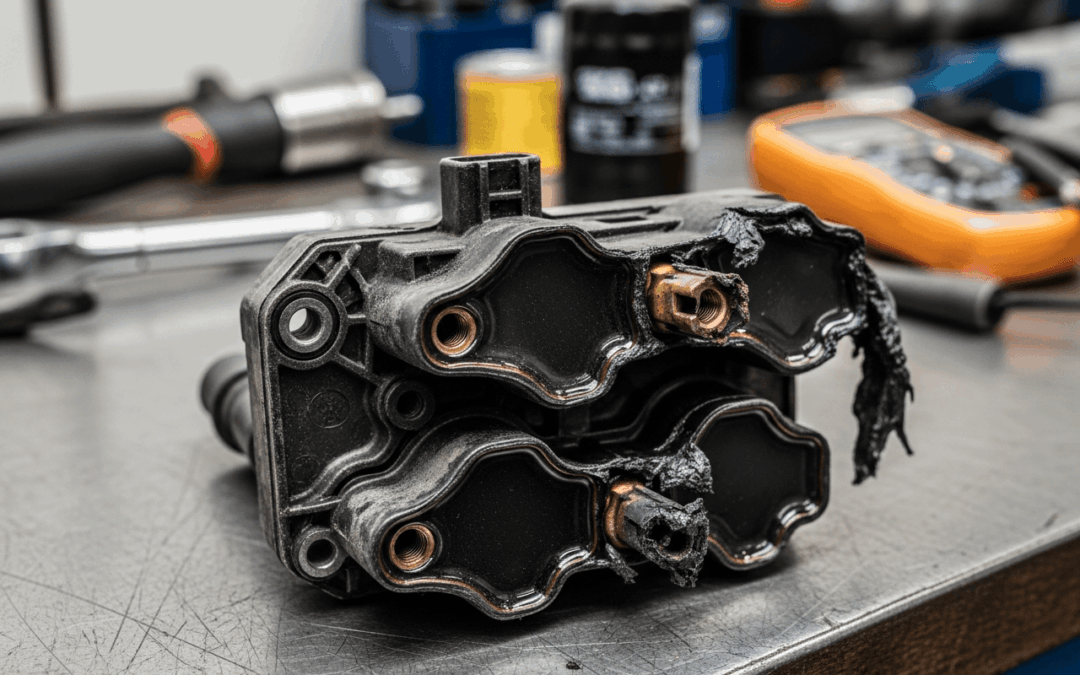

Objawy uszkodzonej cewki – szybki test, który powie Ci dlaczego auto przerywa

Twoje auto zaczęło nagle szarpać przy przyspieszaniu, a silnik pracuje nierówno, jakby zgubił jeden cylinder? Najbardziej prawdopodobnym winowajcą jest układ zapłonowy. Wielu kierowców w pierwszej kolejności obwinia świece lub jakość zatankowanego paliwa, zapominając o elemencie, bez którego iskra w ogóle by nie powstała. Właściwie zinterpretowane objawy uszkodzonej cewki pozwalają zaoszczędzić sporo nerwów, czasu i pieniędzy wydanych na nietrafione diagnozy. W tym poradniku pokażę Ci, jak działają te podzespoły, po czym poznać ich awarię oraz jak samodzielnie przeprowadzić szybki test diagnostyczny, który wskaże dokładne źródło problemu pod maską Twojego samochodu.

Czym właściwie jest cewka zapłonowa i jak funkcjonuje w silniku?

Zanim przejdziemy do diagnostyki, warto zrozumieć, z czym mamy do czynienia. Cewka zapłonowa to nic innego jak miniaturowy transformator o ogromnych możliwościach. Akumulator w samochodzie dostarcza napięcie rzędu 12 woltów. To zdecydowanie za mało, aby wytworzyć iskrę na świecy zapłonowej, która będzie w stanie zapalić sprężoną mieszankę paliwowo-powietrzną w komorze spalania. Aby doszło do zapłonu, potrzebne jest napięcie wynoszące od 20 000 do nawet 40 000 woltów.

Zadaniem cewki jest właśnie przetworzenie niskiego napięcia z instalacji samochodowej na wysokie napięcie trafiające do świec. Wewnątrz obudowy znajdują się dwa zwoje drutu miedzianego: uzwojenie pierwotne (zbudowane z grubszych zwojów) oraz uzwojenie wtórne (posiadające tysiące cienkich zwojów). Zjawisko indukcji elektromagnetycznej pozwala na ten gwałtowny skok napięcia w ułamku sekundy.

We współczesnych pojazdach najczęściej odchodzi się od jednej dużej cewki z rozdzielaczem na rzecz układów bezpośrednich (cewek cewko-świec), gdzie na każdy cylinder przypada osobna cewka montowana bezpośrednio na świecy zapłonowej. Taka konstrukcja eliminuje awaryjne przewody wysokiego napięcia, ale oznacza, że silnik cztero- lub sześciocylindrowy posiada odpowiednio cztery lub sześć niezależnych cewek, z których każda może ulec awarii.

„Układy zapłonowe we współczesnych silnikach pracują w skrajnie trudnych warunkach. Wysoka temperatura, ogromne wibracje i konieczność generowania tysięcy impulsów na minutę sprawiają, że materiały izolacyjne z czasem tracą swoje właściwości. Przebicie izolacji to najkrótsza droga do utraty iskry na cylindrze.” – Marek Kociński, główny diagnosta w niezależnym centrum naprawy silników benzynowych.

Typowe objawy uszkodzonej cewki – na co zwrócić uwagę?

Awaria tego elementu rzadko przebiega bezobjawowo. Silnik spalinowy do prawidłowej pracy potrzebuje trzech elementów: sprężania, paliwa i iskry. Brak tej ostatniej natychmiast zaburza cały cykl pracy. Poniżej przedstawiam listę sygnałów ostrzegawczych, których nie wolno ignorować:

• Szarpana praca silnika (wypadanie zapłonów): Najbardziej wyczuwalny symptom. Auto dławi się i szarpie, zwłaszcza podczas próby gwałtownego przyspieszania na niskich obrotach.
• Nierówna praca na biegu jałowym: Wskazówka obrotomierza faluje, a karoseria wpada w wyraźne wibracje, jakby silnik chciał wyskoczyć spod maski. Mechanicy określają to zjawisko jako „pracę na trzech cylindrach” (w przypadku silników czterocylindrowych).
• Spadek mocy silnika: Samochód traci dynamikę. Wyprzedzanie staje się trudne i niebezpieczne, a auto opornie reaguje na wciśnięcie pedału gazu.
• Migająca lub świecąca kontrolka check engine: Sterownik silnika (ECU) natychmiast wyłapuje brak zapłonu na danym cylindrze i informuje o tym kierowcę. Jeśli kontrolka miga, oznacza to krytyczne wypadanie zapłonów, które może doprowadzić do stopienia katalizatora.
• Wyraźny zapach paliwa z układu wydechowego: Skoro paliwo wtryśnięte do cylindra nie zostało spalone z powodu braku iskry, zostaje wypchnięte do kolektora wydechowego. Stamtąd trafia do wydechu, generując ostry zapach benzyny.
• Problemy z rozruchem: Silnik kręci dłuższą chwilę zanim odpali, a czasami w ogóle odmawia posłuszeństwa, szczególnie w dni o dużej wilgotności powietrza.

Szybki test, czyli jak zdiagnozować usterkę w warunkach domowych

Jeśli zaobserwowałeś powyższe anomalie, nie musisz od razu wzywać lawety. Posiadając podstawowe narzędzia, możesz samodzielnie zlokalizować uszkodzoną część. Najprostsza i najbardziej wiarygodna metoda w autach z niezależnymi cewkami to tak zwany test zamiany miejsc.

Oto instrukcja krok po kroku, jak przeprowadzić taką diagnozę w bezpieczny sposób:

1. Odczytaj błędy ze sterownika: Użyj prostego skanera podłączanego do gniazda OBD2 (nawet takiego na Bluetooth współpracującego ze smartfonem). Szukaj kodów błędów z serii P030X, gdzie „X” oznacza numer cylindra. Przykładowo, błąd P0302 oznacza wypadanie zapłonu na drugim cylindrze.
2. Wyłącz zapłon i wyjmij kluczyk: To absolutna podstawa bezpieczeństwa. Pracujesz przy układzie wysokiego napięcia. Poczekaj też, aż silnik nieco przestygnie.
3. Zdemontuj osłony: Zdejmij plastikową pokrywę silnika, aby uzyskać dostęp do cewek zapłonowych zamontowanych na głowicy.
4. Zamień cewki miejscami: Wymontuj cewkę z cylindra, na którym komputer wskazał błąd (w naszym przykładzie cylinder nr 2) i zamień ją z cewką z cylindra, który pracował poprawnie (np. z cylindrem nr 1). Odepnij wtyczki, odkręć śruby mocujące (najczęściej na klucz 10 mm), delikatnie wyciągnij elementy i zamień je miejscami, a następnie wszystko poskręcaj i podłącz wtyczki.
5. Uruchom silnik i wykonaj jazdę próbną: Pozwól komputerowi zarejestrować nowe parametry pracy. Jeśli auto nadal szarpie, ponownie podłącz skaner OBD2.
6. Odczytaj nowy wynik: Jeśli błąd „przeszedł” za cewką na cylinder nr 1 (pojawił się błąd P0301), masz 100% pewności, że to ona jest uszkodzona i wymaga wymiany. Jeżeli błąd nadal pojawia się na cylindrze nr 2, problem leży gdzie indziej (uszkodzona świeca zapłonowa, wtryskiwacz paliwa lub brak kompresji).

„Metoda krzyżowej zamiany podzespołów to stary i sprawdzony trik warsztatowy. Pozwala wykluczyć usterki wiązki elektrycznej i skupić się na samym elemencie wykonawczym. Pamiętajmy tylko, by do tego testu podchodzić zawsze z wyłączonym zapłonem, by nie uszkodzić wrażliwego sterownika silnika” – inż. Adam Wasilewski, specjalista ds. mechatroniki samochodowej.

Przykłady z warsztatu – jak rozpoznać usterkę w praktyce?

Suche fakty najlepiej obrazuje praktyka. Przeanalizujmy pięć różnych scenariuszy, z którymi kierowcy zgłaszają się do serwisów. Każdy z tych przypadków miał to samo podłoże, choć objawiał się w nieco inny sposób.

Przykład 1: szarpanie przy przyspieszaniu na niskich obrotach

Kierowca popularnego auta kompaktowego z silnikiem 1.4 MPI zauważył, że problem pojawia się tylko w określonych warunkach. Podczas jazdy w mieście na czwartym biegu z prędkością 50 km/h (ok. 1500 obrotów na minutę), próba wciśnięcia gazu do dechy kończyła się serią gwałtownych szarpnięć, przypominających jazdę na mechanicznym byku. Po przekroczeniu 3000 obrotów auto zaczynało jechać normalnie. Niskie obroty i duże obciążenie silnika wymagają najsilniejszej iskry do zapalenia bogatej mieszanki. Uszkodzona izolacja jednej z cewek powodowała, że iskra „uciekała” na blok silnika, zamiast przeskakiwać na elektrodach świecy. Wymiana uszkodzonego elementu całkowicie wyeliminowała dławienie.

Przykład 2: trudności z uruchomieniem silnika w deszczowe dni

Właścicielka starszego sedana z układem z jedną cewką zapłonową i przewodami wysokiego napięcia narzekała, że po każdej ulewie auto odmawia posłuszeństwa. Rozrusznik kręcił z pełną mocą, ale silnik nie „łapał”. Jeśli udało się go uruchomić, przez pierwsze minuty pracował bardzo twardo. Winowajcą okazała się pęknięta obudowa cewki zasilającej. W pogodne dni pęknięcie nie wpływało znacząco na pracę. Jednak gdy w powietrzu rosła wilgotność, woda skraplała się w mikroszczelinach obudowy, tworząc ścieżkę przewodzącą dla prądu. Napięcie trafiało do masy pojazdu przed dotarciem do rozdzielacza. Doraźnie pomogło osuszenie układu sprężonym powietrzem, ale ostatecznym rozwiązaniem był montaż nowej części.

Przykład 3: migająca kontrolka check engine i tryb awaryjny

Podczas wyprzedzania kolumny ciężarówek w nowoczesnym SUV-ie z turbodoładowanym silnikiem, kierowca usłyszał cichy trzask spod maski. Natychmiast nastąpił drastyczny spadek mocy, a na desce rozdzielczej zaczęła migać żółta ikonka silnika. Auto zwolniło i z trudem dowlokło się do najbliższego zjazdu. Migający check engine to sygnał ze sterownika: „wykryto poważne wypadanie zapłonów, wyłączam podawanie paliwa na ten cylinder, żeby chronić katalizator”. Powodem była tak zwana śmierć nagła cewki cewko-świecy na trzecim cylindrze, w której doszło do przepalenia uzwojenia pierwotnego. Moduł całkowicie stracił przejście elektryczne.

Przykład 4: specyficzny zapach niespalonego paliwa z wydechu

Kierowca zgłosił się na badanie okresowe na stacji kontroli pojazdów. W trakcie analizy spalin diagnosta zauważył, że parametry węglowodorów (HC) są drastycznie przekroczone, a wokół tylnego zderzaka wyraźnie czuć zapach surowej benzyny. Sam właściciel twierdził, że auto spala od jakiegoś czasu o 2 litry paliwa więcej na 100 kilometrów. Mimo że silnik nie szarpał w sposób oczywisty, pracował nieznacznie głośniej. Test komputerowy wykazał sporadyczne, ale powtarzające się wypadanie zapłonu. Cewka dawała iskrę, jednak była ona na tyle słaba (zbyt niskie napięcie wyjściowe z powodu wady wewnętrznej), że nie potrafiła spalić całej dawki paliwa wtryśniętego do komory. Część benzyny dosłownie spływała do wydechu.

Przykład 5: gaśnięcie silnika po rozgrzaniu

Bardzo uciążliwy przypadek usterki termicznej. Samochód klienta odpalał rano na dotyk i pracował idealnie przez pierwsze 15 kilometrów. Kiedy płyn chłodniczy osiągał temperaturę roboczą (90 stopni Celsjusza), a pod maską robiło się gorąco, silnik nagle gasł podczas dojeżdżania do świateł. Próba ponownego uruchomienia kończyła się fiaskiem, dopóki auto nie stygło przez minimum godzinę. Diagnoza? W jednym z modułów zapłonowych doszło do mikropęknięcia drutu w uzwojeniu. Na zimno, gdy materiał był obkurczony, drut stykał się i przewodził prąd. Wraz ze wzrostem temperatury, rozszerzalność cieplna materiałów powodowała rozsunięcie się pękniętych końcówek drutu i całkowite rozwarcie obwodu elektrycznego.

Co skraca żywotność układu zapłonowego?

Cewki zapłonowe to elementy, które z biegiem lat po prostu ulegają zużyciu eksploatacyjnemu. Ich żywotność szacuje się zazwyczaj na 100 000 do 150 000 kilometrów. Istnieją jednak czynniki, które potrafią znacznie przyspieszyć ich koniec:

• Zbyt długi interwał wymiany świec zapłonowych: To najczęstszy błąd kierowców. Zużyta świeca z wypaloną elektrodą i zbyt dużym odstępem zmusza cewkę do wygenerowania znacznie wyższego napięcia, by iskra w ogóle mogła przeskoczyć. Prowadzi to do jej ciągłego przegrzewania i w efekcie spalenia obwodów.
• Wycieki oleju z pod pokrywy zaworów: Uszkodzona uszczelka pokrywy często powoduje zalanie gniazd świec zapłonowych olejem silnikowym. Olej niszczy gumowe osłony (fajki) cewek, prowadząc do spęcznienia gumy i powstawania przebić elektrycznych.
• Mycie silnika myjką ciśnieniową: Nieumiejętne potraktowanie komory silnika wodą pod ciśnieniem to wyrok dla elektroniki. Woda penetruje wtyczki i uszczelnienia, powodując korozję styków i zwarcia.
• Słaba jakość części zamiennych: Najtańsze zamienniki oparte są na materiałach izolacyjnych słabej jakości, które bardzo szybko kapitulują pod wpływem wysokich temperatur panujących na głowicy cylindrów.

Wymiana uszkodzonego elementu – w komplecie czy na sztuki?

Kiedy diagnoza jest już postawiona i wiesz na pewno, który z modułów uległ awarii, pojawia się pytanie o sposób naprawy. Z technicznego punktu widzenia można wymienić tylko jedną uszkodzoną sztukę. Jeśli jednak Twój samochód ma przebieg powyżej 150 tysięcy kilometrów, a cewki są oryginalne i zamontowane od nowości, wymiana jednej sztuki to często jedynie gaszenie pożaru. Pozostałe elementy pracowały w identycznych warunkach i istnieje duże prawdopodobieństwo, że za kilka tygodni awarii ulegnie kolejna sztuka na następnym cylindrze.

Dobrą praktyką, zalecaną przez profesjonalistów, jest traktowanie modułów zapłonowych jak żarówek – jeśli przepala się jedna, zaraz przepali się druga. Przy okazji wymiany układu bezwzględnie należy zweryfikować stan świec zapłonowych. Wkręcenie nowej, drogiej cewki na starą, zużytą świecę to proszenie się o kłopoty.

Podsumowanie najważniejszych informacji

Prawidłowe diagnozowanie usterek układu zapłonowego nie musi być tajemniczą wiedzą dostępną tylko dla wybranych mechaników z drogimi komputerami. Wiedząc, jak silnik komunikuje braki w dawkowaniu iskry, możesz skutecznie zawęzić pole poszukiwań. Szarpanie przy dodawaniu gazu, migająca kontrolka silnika czy nieprzyjemny zapach benzyny z rury wydechowej to sygnały, obok których nie można przejść obojętnie.

Wykonując prosty test polegający na zamianie miejscami podzespołów z poszczególnych cylindrów, zyskasz pewność, czy winę ponosi elektronika. Pamiętaj, że w przypadku napraw układu wysokiego napięcia, oszczędzanie na tanich zamiennikach i bagatelizowanie terminów wymiany świec zawsze mści się podwójnie w najmniej oczekiwanym momencie – na przykład podczas wyprzedzania w strugach deszczu. Dbanie o kondycję zapłonu to gwarancja równomiernej, pełnej mocy i bezawaryjnej pracy jednostki napędowej przez tysiące kilometrów.
